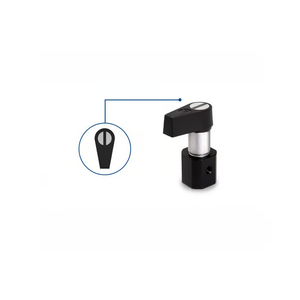

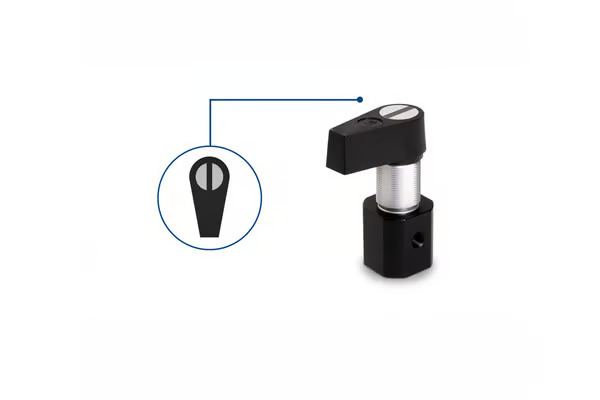

Van nút Hamilton (HVX)

Hãng sản xuất: Hamilton

Van nút Hamilton (HVX) cung cấp một phương pháp tiết kiệm và
linh hoạt để tùy chỉnh hệ thống điều khiển lưu lượng chất lỏng,

từ van đóng/mở đơn giản đến hệ thống nhiều van phức tạp hơn,

sử dụng sự kết hợp giữa van vòng và van phân phối. Thân van nhỏ với

đường dẫn dòng chảy PTFE/CTFE trơ về mặt hóa học rất phù hợp cho các ứng dụng áp suất thấp (100 psi).

Tất cả các van nút HVX cho phép bạn lựa chọn và thay thế nhiều loại phụ kiện, bộ chuyển đổi và ống dẫn,

bao gồm cả đầu nối luer male và femal, cụm ống FEP và bộ chuyển đổi ren trực tiếp vào van,

cung cấp vô số cấu hình van cho bất kỳ ứng dụng lưu lượng nào.

Van HVX có kích thước vật lý lớn nhất. Đường kính bên trong cổng lớn hơn cho phép lưu lượng chất lỏng

tăng lên ngay cả với chất lỏng có độ nhớt vừa phải.

Van HVX có thể được sử dụng độc lập hoặc gắn trên bảng điều khiển bằng cách sử dụng đai ốc khóa tùy chọn.
Mô tả sản phẩm HVX
Kích thước 25.4 mm sq
  (1.0 in)
Cấu hình All
Đường kính 2, 3, 4 port 1.8 mm (0.070 in)
  6, 8 port dist. 1.5 mm (0.059 in)
  6, 8 port loop 1.0 mm (0.040 in)
Áp suất vận hành ≤ 0.7 MPa
  (100 psig)
Thang nhiệt độ: -12 to 38 °C
  (10 to 100 °F)
Đường dẫn chất lỏng PTFE*
  CTFE**
Lực momen phá vỡ 0.07 - 0.11 Nm
  (10 - 15 in oz)
Đầu kết nối 1/4"-28
Độ sâu  5.6 mm
  (0.219 in)
Gắn trên Panel

Có cho siz van HVX
PN         Model valve Mô tả van Đường dẫn chất lỏng Kích thước Đường kính port
86901
   180° Flow Path 2-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86910   Distribution Flow Path 2-ports(180°) PTFE/CTFE HVX 0.118 inch (3 mm)
86902   90° Flow Path 2-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86911   Distribution Flow Path 2-ports(90°) PTFE/CTFE HVX 0.118 inch (3 mm)
86904   90° Flow Path 3-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86903   "T" Flow Path 3-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86912   Distribution Flow Path 3-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86907   90° Flow Path 4-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86905   Loop Flow Path 4-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86913   Distribution Flow Path 4-ports PTFE/CTFE HVX 0.118 inch (3 mm)
86915   Distribution Flow Path 6-ports PTFE/CTFE HVX 0.059 inch (1.5 mm)
86916   Loop Flow Path 6-ports PTFE/CTFE HVX 0.040 inch (1 mm)
86918   Distribution Flow Path 8-ports PTFE/CTFE HVX 0.059 inch (1.5 mm)
86919   Loop Flow Path 8-ports PTFE/CTFE HVX 0.040 inch (1 mm)
