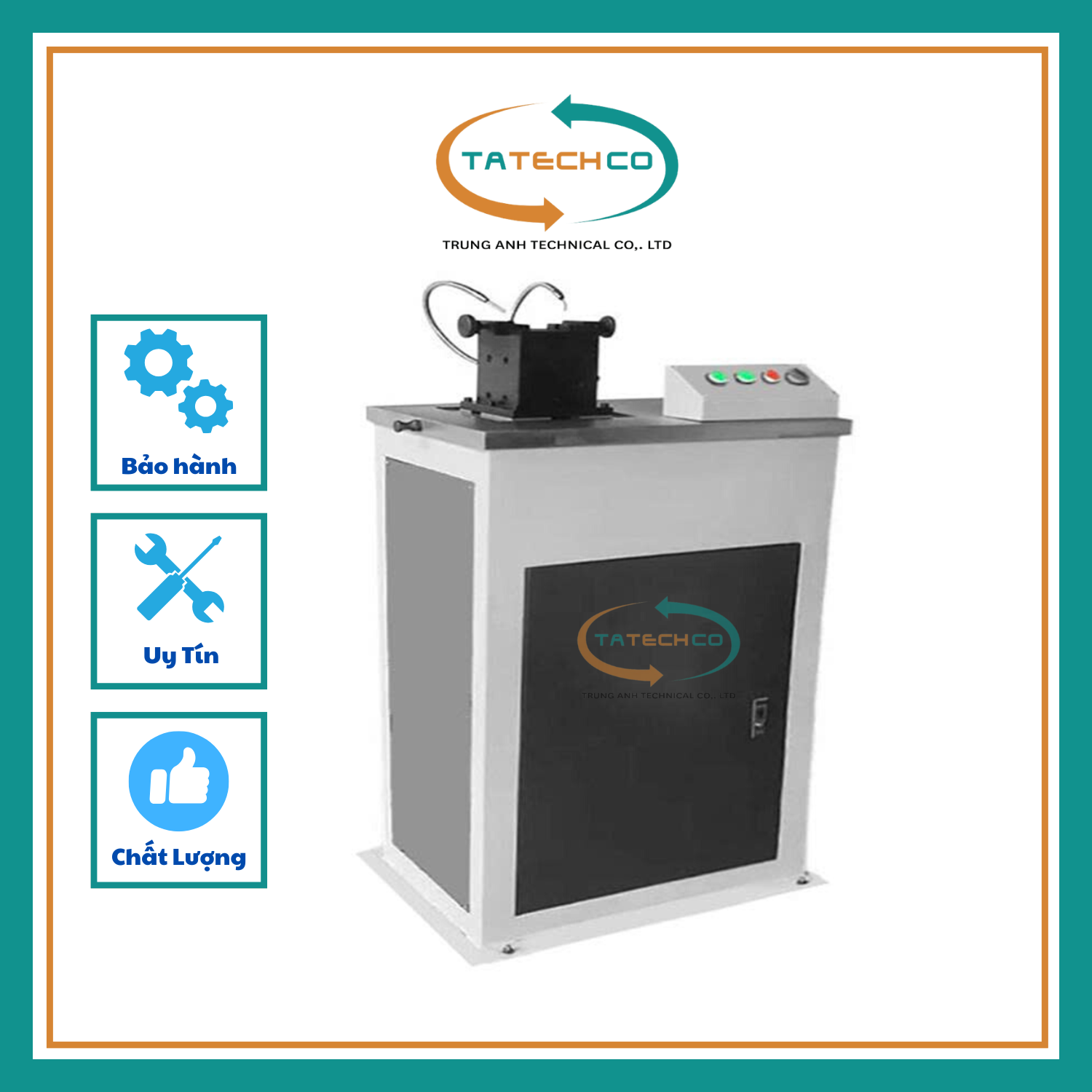

MÁY CẮT RÃNH GIA CÔNG THỦY LỰC TẠO MẪU VA ĐẬP
I. Thông tin chung
Thiết bị này là máy chuyên dụng tạo mẫu phục vụ cho thí nghiệm va đập, được thiết kế để gia công mẫu khuyết dạng V và U. Máy thực hiện một lần cắt kéo – tạo hình hoàn chỉnh, đảm bảo chất lượng gia công ổn định và đồng nhất cao. Mẫu sau khi gia công hoàn toàn đáp ứng các tiêu chuẩn: GB/T 229 EN 10045.1 ASTM E23 ISO 148 ASTM A370 Lưỡi cắt được chế tạo từ vật liệu W18Cr4V, có độ cứng cao, khả năng chống mài mòn tốt, tuổi thọ trung bình khoảng 20.000 mẫu cho mỗi lưỡi. Máy sử dụng truyền động thủy lực, cấu trúc hai lưỡi cắt kéo, có thể gia công hai mẫu cùng lúc, thao tác thuận tiện và tin cậy. Thời gian gia công mỗi khuyết mẫu tiêu chuẩn tối đa chỉ 10 giây. Độ sâu lõm mẫu tiêu chuẩn đã được hiệu chỉnh tại nhà máy: 2 mm ± 0.05 mm Máy dùng phương pháp định vị theo mặt đầu mẫu, định vị vào tâm 1/2 chiều dài mẫu 55 mm. Nếu chiều dài mẫu không chính xác giá trị 55 mm, người vận hành có thể tự điều chỉnh lại vị trí định chuẩn.
II. Thông số kỹ thuật chính
Dạng khuyết ( lõm) gia công: V2, U2 Kích thước mẫu gia công: 10 × 10 × 55 mm (hoặc 7.5 / 5 / 2.5 × 55 mm)
Hành trình lưỡi cắt kéo: 350 mm
Tốc độ lưỡi cắt: 2.6 mm/min
Kích thước máy: 400 × 650 × 1200 mm
Khối lượng: 180 kg
III. Yêu cầu đối với lưỡi cắt (lưỡi V & U tiêu chuẩn gắn theo máy)
Lưu ý quan trọng: Lưỡi cắt tiêu chuẩn đi kèm máy chỉ phù hợp gia công thép carbon thông thường, có độ cứng HRC ≤ 42.
Nếu cần gia công thép không gỉ, vật liệu dẻo – dai, hoặc vật liệu có độ cứng cao, phải liên hệ nhà sản xuất để trang bị lưỡi chuyên dụng (S390 – nhập khẩu, HRC ≈ 50). Tuyệt đối không sử dụng lưỡi tiêu chuẩn để kéo vật liệu vượt quá độ cứng cho phép, tránh gãy răng lưỡi.
IV. Tiêu chuẩn và yêu cầu của lưỡi cắt
Lưỡi cắt tạo khuyết V 2 mm Áp dụng theo tiêu chuẩn GB/T 229-2007 và ASTM E23. Mẫu sau khi gia công phải đáp ứng đầy đủ kích thước và sai số quy định trong tiêu chuẩn GB/T 229-2007 và ASTM E23.
Lưỡi cắt tạo khuyết U 2 mm Áp dụng theo các tiêu chuẩn GB/T 229, ISO 148 và ASTM E23. Mẫu gia công tuân thủ kích thước và dung sai khuyết U theo quy định của các tiêu chuẩn trên.
