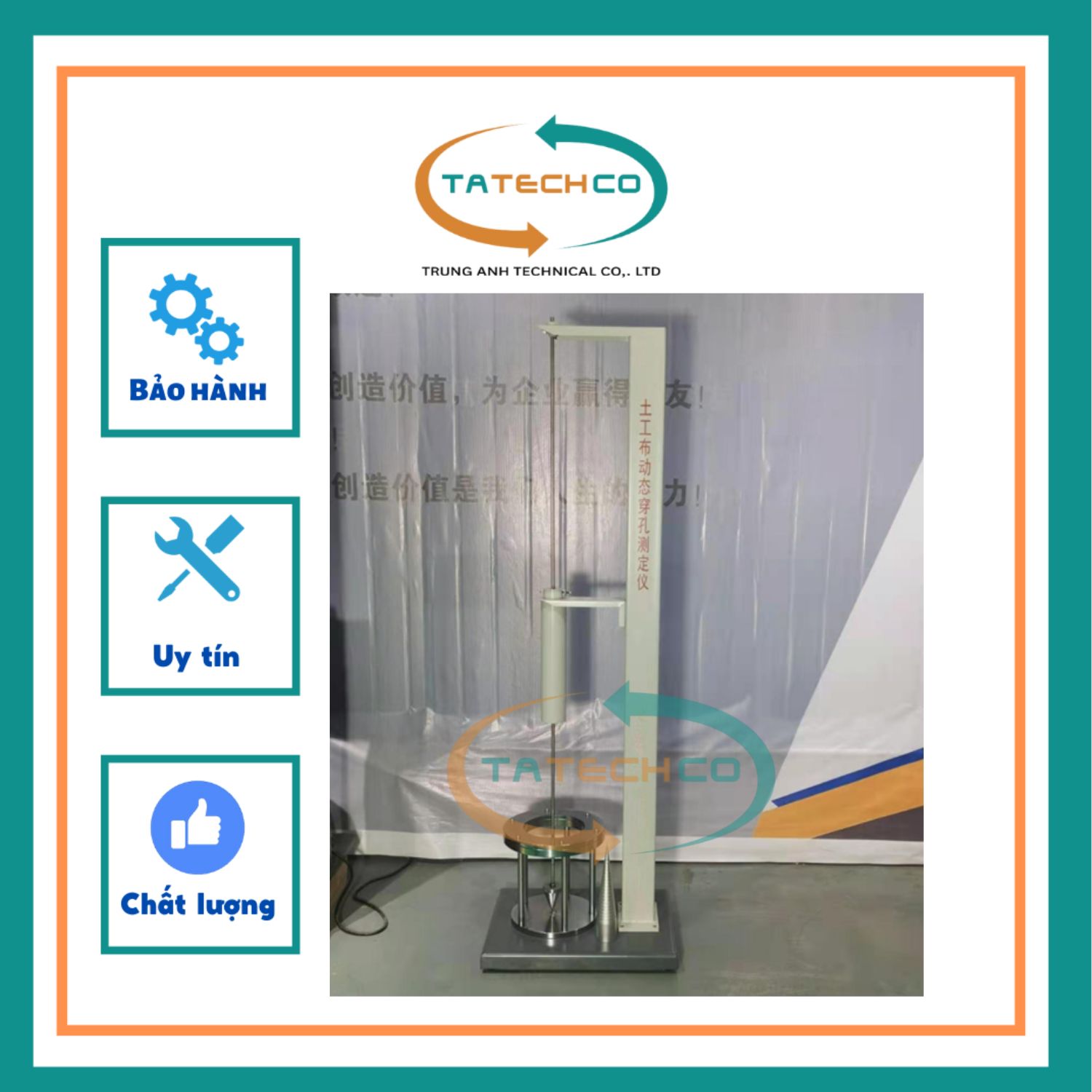

MÁY KIỂM TRA KHÁNG THỦNG CỦA VẢI ĐỊA KỸ THUẬT ( RƠI CÔN)
Model: TSY-4
Được sử dụng để xác định khả năng chống lại sự xâm nhập của hình nón thép rơi từ độ cao cố định của vải địa kỹ thuật và các sản phẩm liên quan.
Thiết bị đáp ứng các yêu cầu trong các tiêu chuẩn của Quy trình thử nghiệm JTGE50 cho vật liệu địa kỹ thuật đường bộ, Quy trình thử nghiệm SL235 cho vật liệu địa kỹ thuật, GB/T17630, GB17642 và Thử nghiệm thủng động cho vải địa kỹ thuật và các sản phẩm liên quan—Phương pháp hình nón rơi.
●Nguyên lý thử nghiệm
Mẫu vải địa kỹ thuật được kẹp nằm ngang trong vòng kẹp và một hình nón bằng thép không gỉ có khối lượng quy định được thả xuống mẫu từ độ cao 500mm. Một lỗ được hình thành trên mẫu do hình nón xuyên qua. Sau đó, một hình nón đo góc nhỏ được đánh dấu bằng thang đo được đưa vào lỗ để đo mức độ thâm nhập.
●Thông số kỹ thuật
1. Đường kính bên trong của vòng kẹp: 150±0.5mm
2. Khoảng cách từ đầu hình nón đến mẫu: 500±2mm
3. Hình nón bằng thép không gỉ: đường kính tối đa ф50mm
Góc hình nón 45 độ
Tổng khối lượng 1000±5g (bao gồm thanh dẫn hướng)
4. Hình nón góc nhỏ: khối lượng 600±5g
5. Kích thước: 450×350×1500mm
6. Trọng lượng máy: 45Kg
