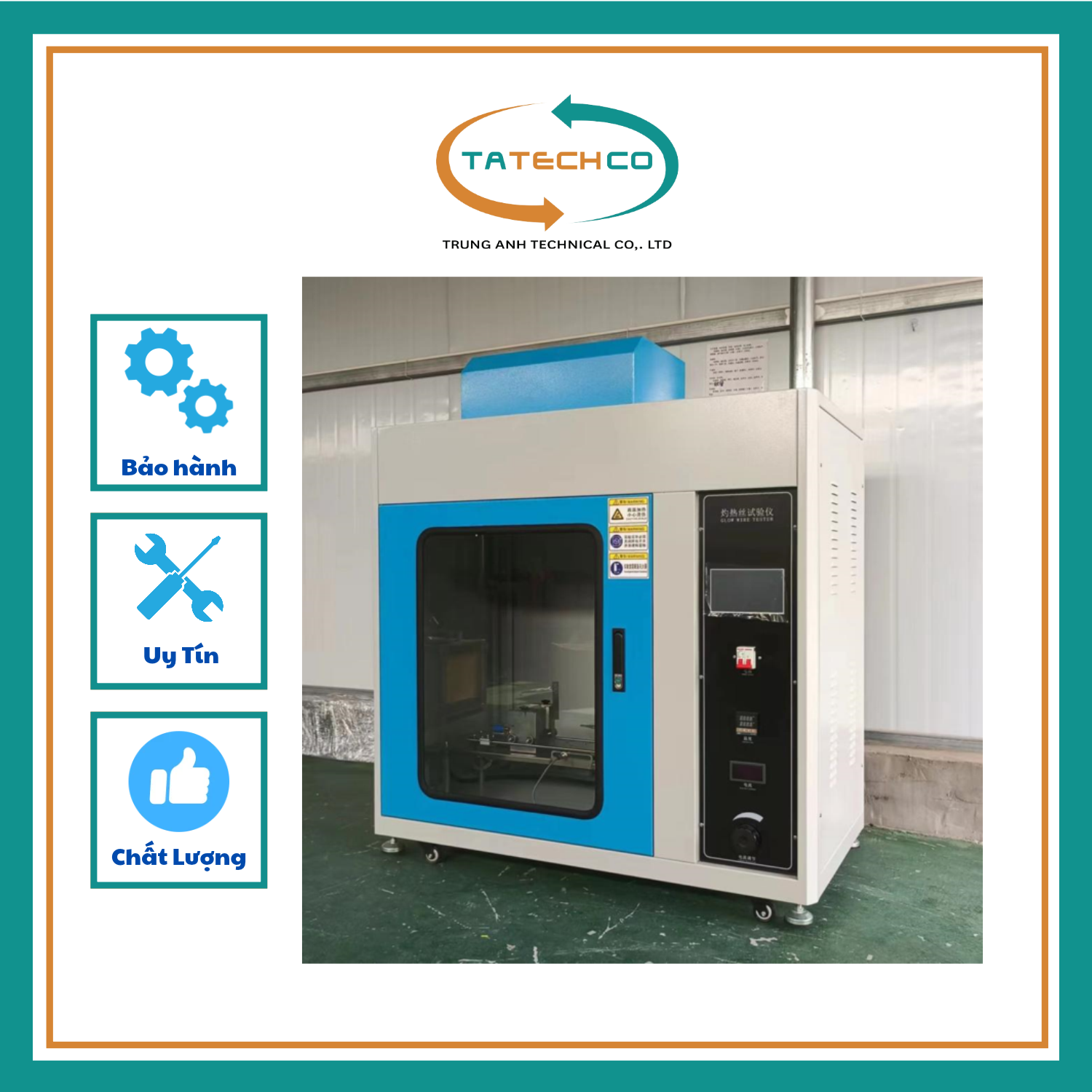

MÁY THỬ CHÁY BẰNG DÂY NÓNG ĐỎ

(Glow Wire Test Apparatus)

I. PHẠM VI ỨNG DỤNG

Thiết bị được sử dụng để thử nghiệm nguy cơ cháy đối với các sản phẩm điện, điện tử, thiết bị điện gia dụng và các vật liệu liên quan.

Máy mô phỏng ứng suất nhiệt gây ra trong thời gian ngắn bởi các nguồn nhiệt hoặc nguồn gây cháy như phần tử nung nóng hoặc điện trở quá tải.

Thiết bị có kết cấu bằng thép, bề mặt sơn phủ, sử dụng đồng hồ hiển thị nhập khẩu, thao tác thuận tiện, hoạt động ổn định. Phù hợp sử dụng tại các cơ quan kiểm định chất lượng, trung tâm thử nghiệm và doanh nghiệp để đánh giá khả năng chống cháy của vật liệu, sản phẩm.

II. TIÊU CHUẨN ÁP DỤNG

GB 4706: An toàn thiết bị điện gia dụng và thiết bị điện tương tự – Phần 1: Yêu cầu chung.
GB/T 5169.10: Thử nghiệm nguy cơ cháy đối với sản phẩm điện, điện tử – Phần 10: Phương pháp thử cơ bản bằng dây nóng đỏ/dây nóng – Thiết bị dây nóng đỏ và phương pháp thử chung.
IEC 60695-2-10/11/12/13.
IEC 60884-1.
GB 2099.1.
IEC 60335-1.
GB 4706.1.
VDE.

III. ĐẶC ĐIỂM VÀ CHỨC NĂNG

Sử dụng hệ thống điều khiển vi xử lý kết hợp màn hình cảm ứng và bộ điều khiển nhiệt độ độc lập có độ chính xác cao. Giúp nâng cao độ chính xác điều khiển và khả năng chống nhiễu so với hệ thống PLC thông thường.
Các chức năng bắt đầu thử nghiệm, tính thời gian, hút khí, chiếu sáng và gia nhiệt đều được điều khiển trên màn hình cảm ứng. Sau khi kết thúc thử nghiệm, thiết bị tự động chuyển sang chế độ lưu dữ liệu; người dùng chỉ cần nhập tên để lưu. Toàn bộ dữ liệu có thể tra cứu trong lịch sử thử nghiệm.
Trang bị màn hình cảm ứng màu 7 inch.
Hệ thống điều chỉnh giới hạn hành trình 7 mm thông minh.
Bộ gá kẹp mẫu phù hợp với nhiều hình dạng và kích thước mẫu thử khác nhau.
Có thể di chuyển tự do theo phương X và Z, thuận tiện cho việc định vị mẫu thử.
Vận hành bằng một nút bấm, tự động thực hiện toàn bộ quy trình thử nghiệm, không cần chuyển đổi giữa nhiều nút điều khiển.
Xe đẩy mẫu thử có kết cấu khép kín hoàn toàn, hạn chế nguy cơ lật trong quá trình vận hành.
Trang bị thước đo chiều cao ngọn lửa, thuận tiện quan sát và xác định chiều cao ngọn lửa.
Có chức năng bảo vệ quá nhiệt.

IV. THÔNG SỐ KỸ THUẬT

Nhiệt độ dây nóng đỏ: 0–1100°C ±2°C, điều chỉnh liên tục.
Thời gian tác dụng dây nóng đỏ: 0–999,9 giây ±0,1 giây, có thể điều chỉnh (thông thường 30 giây).
Thời gian bắt cháy: 0–999,9 giây ±0,1 giây, tự động ghi nhận, tạm dừng thủ công.
Thời gian tắt cháy: 0–999,9 giây ±0,1 giây, tự động ghi nhận, tạm dừng thủ công.
Cặp nhiệt điện: Loại K, bọc giáp nhập khẩu, đường kính Ø1 mm.
Dây nóng đỏ: Dây hợp kim Niken–Crom (Ni-Cr), đường kính Ø4 mm.
Độ sâu tiếp xúc/ấn vào mẫu: 7 mm ±0,5 mm.
Lực tác dụng lên mẫu thử: 0,95 ±0,1 N.
Tốc độ thử nghiệm: 14 mm/s.
Sử dụng công tắc dừng quang điện tia đỏ, giúp kiểm soát giới hạn hành trình chính xác hơn.
Hệ thống điều chỉnh nhiệt độ bằng bộ điều khiển thyristor, giúp điều chỉnh nhiệt độ chính xác.
Thời gian và nhiệt độ được hiển thị bằng kỹ thuật số, thuận tiện cho việc quan sát và ghi chép.
Quy trình thử nghiệm: Điều khiển tự động theo chương trình, có hệ thống hút khí độc lập.
Thể tích buồng thử cháy: Trên 0,5 m³.
Kích thước tổng thể (Rộng × Sâu × Cao): 1160 × 600 × 1310 mm (bao gồm chân máy).
