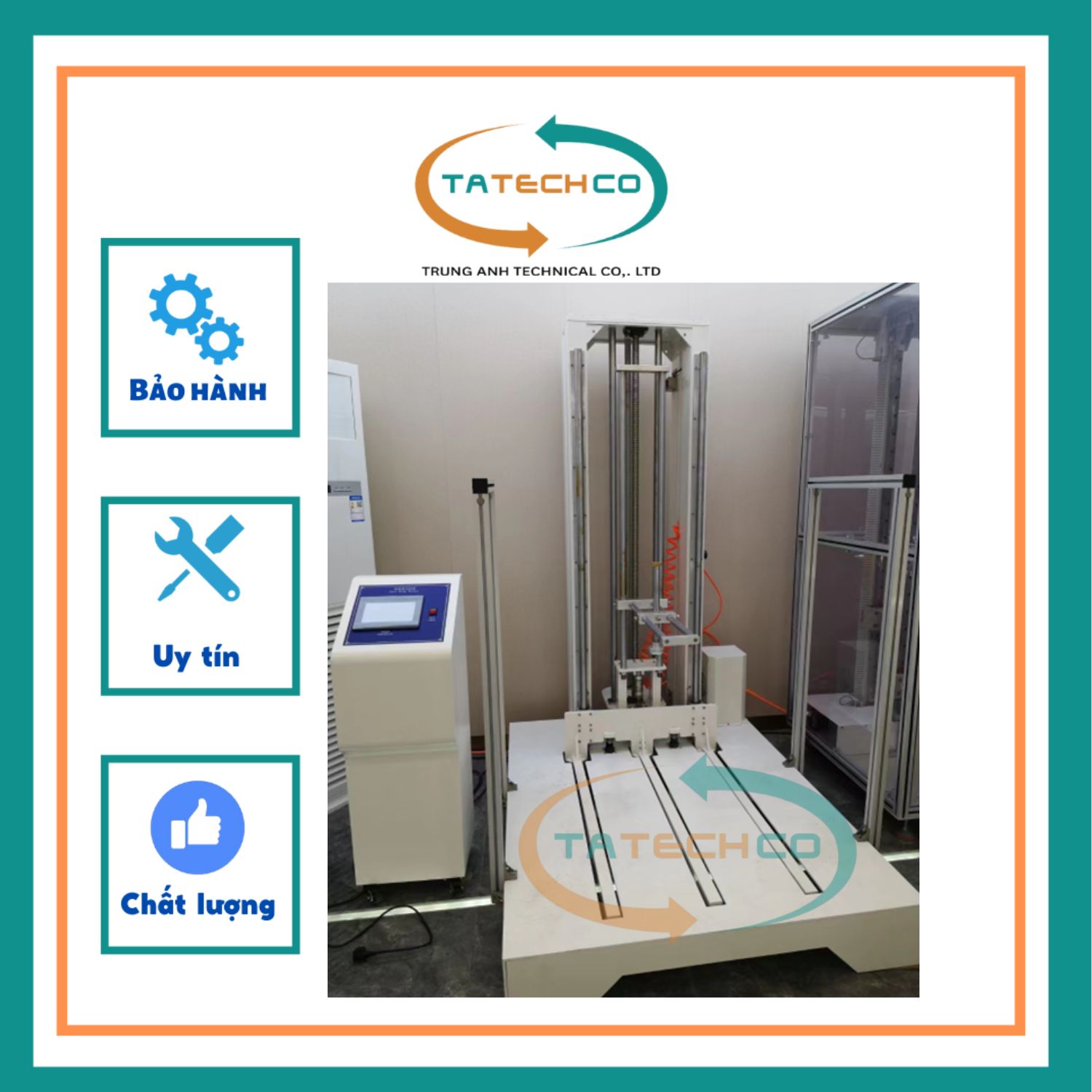

MÁY THỬ NGHIỆM RƠI TỪ ĐỘ CAO BẰNG KHÔNG
Hình ảnh chỉ mang tính tham khảo
I. Tổng quan và đặc điểm:
Máy thử nghiệm này chủ yếu được sử dụng để đánh giá mức độ ảnh hưởng của va chạm khi rơi đối với kiện hàng, vật liệu trong quá trình vận chuyển và bốc dỡ thực tế, từ đó đánh giá độ bền va đập và tính hợp lý trong thiết kế bao bì. Máy thử rơi từ độ cao bằng không chủ yếu dùng cho thử nghiệm rơi đối với các kiện hàng có kích thước lớn.
Thiết bị bao gồm một khung đỡ dạng "E" có thể hạ xuống nhanh chóng, dùng làm giá đỡ mẫu thử. Mẫu hàng sẽ được đặt cân bằng theo yêu cầu thử nghiệm (mặt, cạnh, góc). Khi thử nghiệm, khung đỡ hạ nhanh, rời khỏi mẫu, cho phép mẫu rơi tự do xuống mặt đế đã được trang bị bộ giảm chấn hiệu quả. Về lý thuyết, thử nghiệm có thể được thực hiện từ độ cao bằng không. Chiều cao rơi được thiết lập số và thực hiện tự động.
Đặc điểm của thiết bị:
Máy sử dụng hệ thống nâng bằng điện hoặc thủy lực với thanh dẫn đôi dạng bản, thích hợp cho mẫu thử có kích thước lớn. Thuận tiện trong việc lắp đặt và tháo dỡ mẫu, thực hiện được các thử nghiệm rơi ở góc, cạnh, mặt từ độ cao thấp. Có thể thiết lập chiều cao rơi từ 0, được trang bị chức năng cảnh báo áp suất khí và dừng máy khi áp suất không đủ.
II. Tiêu chuẩn áp dụng:
GB/T1019-2008
III. Thông số kỹ thuật chính:
1. Trọng lượng mẫu tối đa: 100kg
2. Kích thước mẫu tối đa: 1200*1000*1000 mm
3. Kích thước bàn thử: 2000*1200 mm
4. Chiều cao thử nghiệm: 0～1500mm, có thể điều chỉnh
5. Phạm vi thử nghiệm: cạnh, góc, mặt
6. Nguồn điện: 380V/50HZ
7. Phương thức dẫn động: dẫn động bằng động cơ
8. Thiết bị bảo vệ: cảm biến trên và dưới
9. Vật liệu tấm va đập: thép 45#, dày 120 mm
10. Hiển thị chiều cao: màn hình cảm ứng, có chức năng dừng tại chiều cao cài đặt
11. Chỉ thị độ cao rơi: dùng thước chia vạch
12. Cấu trúc tay đỡ: thép 45#, hàn từ thép hộp vuông
13. Truyền động: ray trượt nhập khẩu Đài Loan, ống lót đồng, thép crôm 45#
14. Thiết bị gia tốc: khí nén
15. Cách rơi: kết hợp điện từ và khí nén
16. Trọng lượng: khoảng 2000KG
17. Công suất: 7.5KW
18. Kích thước máy: khoảng 2000*1200*2000 mm
IV. Nguyên lý điều khiển và cấu trúc:
Nguyên lý:
1. Sử dụng hệ thống điện nhập khẩu kết hợp vi xử lý để thử nghiệm rơi tự do ở cạnh, góc, mặt.
2. Phương thức lắp đặt: Kỹ thuật viên lắp đặt và hướng dẫn người dùng sử dụng tại chỗ.(online)
Cấu trúc sản phẩm:
Thiết bị gồm một tay đỡ dạng “E” có thể hạ xuống nhanh chóng, dùng làm giá đỡ cho mẫu thử. Mẫu được đặt cân bằng theo các yêu cầu thử nghiệm (cạnh, góc, mặt). Khi thử nghiệm, tay đỡ hạ nhanh, rời khỏi mẫu, cho phép mẫu rơi tự do xuống mặt đế đã được trang bị bộ giảm chấn hiệu quả. Về lý thuyết, máy có thể thử nghiệm từ độ cao bằng không cho đến độ cao tối đa. Chiều cao rơi được thiết lập kỹ thuật số và thực hiện thử nghiệm tự động theo thiết lập.
