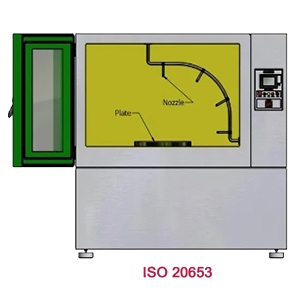

Phòng thử nghiệm IPX9K Code theo ISO 20653, IEC 60529
Thiết bị được chế tạo phù hợp với các yêu cầu của Tiêu chuẩn Kỹ thuật Quốc tế và Quốc gia, nhằm đáp ứng đầy đủ các quy định và đặc tính thử nghiệm về Cấp độ Bảo vệ (IP-Code) đối với vỏ của thiết bị điện.
Việc lắp đặt thiết bị được thực hiện theo yêu cầu của khách hàng, trong đó, việc sử dụng buồng thử Walk-In và/hoặc Drive-In là cần thiết đối với các mẫu có kích thước lớn (mẫu có kích thước lớn hơn 3,9”).
Thử nghiệm cấp độ bảo vệ IPX9 đánh giá hiệu quả bảo vệ của vỏ thiết bị điện khi tiếp xúc với tia nước phun từ nhiều góc độ dưới vỏ thiết bị ở áp suất và nhiệt độ cao.
Thực hiện nghiêm ngặt theo các đặc tính chế tạo và yêu cầu thử nghiệm của Tiêu chuẩn Kỹ thuật và các dẫn xuất của chúng.
IEC 60529, ISO 20653, Others (On request)
Thiết bị IPX9, thương hiệu Equilam NA, có kết cấu chế tạo bằng thép không gỉ và vật liệu cường độ cao để đáp ứng các yêu cầu thử nghiệm của bạn;
- Có bồn chứa 92 gal và/hoặc theo nhu cầu thiết kế, có chứng nhận thủy tĩnh và hệ thống nước cho gia nhiệt và tạo áp suất;
- Vòi phun tuân theo các yêu cầu và kích thước được quy định bởi tiêu chuẩn IEC 60529;
- Góc phun vòi theo yêu cầu của tiêu chuẩn IEC 60529, gồm bốn vị trí (0°, 30°, 60° và 90°) đối với mẫu có kích thước nhỏ hơn 9,8”. Đối với mẫu có kích thước lớn hơn 9,8”, vị trí và số lượng vòi phun phải phù hợp với độ ướt toàn diện bề mặt vỏ thiết bị;
- Thiết bị đáp ứng yêu cầu NR12;
- Van điều áp;
- Đồng hồ hiển thị áp suất với các đơn vị: bar; kgf/cm²; psi
(0 ~ 10 kgf/cm² ±0,1 kgf/cm²); - Tất cả các linh kiện điện đều có đăng ký UL;
- Điện áp cấp: 220 ±10% Vac, 50/60 Hz;
- Hệ thống an toàn tự động cho người vận hành với đèn LED báo hiệu;
- Hệ thống vệ sinh và điều chỉnh áp suất – trước khi thử nghiệm.
Thông số kỹ thuật:
|
Thông số kỹ thuật |
Model - IPX9 Test |
|
Nhiệt độ nước |
176°F ± 9°F (80°C ± 5°C) |
|
Nhiệt độ phòng |
77°F ± 14°F (25°C ± 8°C) |
|
Độ ẩm tương đối khuyến nghị |
50% ± 5 |
|
Đơn vị đo nhiệt độ |
°C - °F |
|
Lưu lượng nước |
14l/min - 16l/min |
|
Khoảng cách phun |
0°, 30°, 60° e 90° (Đối với mẫu có kích thước nhỏ hơn 9,8”) Theo yêu cầu (đối với mẫu có kích thước lớn hơn 9,8”) – theo quy định của tiêu chuẩn IEC 60529 |
|
Áp suất nước |
100 ± 5 bar (1450,38 ± 72,52 psi) |
|
Khả năng thử nghiệm |
30s per nozzle (15l/min) |
|
Kích thước thiết bị |
On request (according to the needs of the project) |
|
Kích thước bồn nước (Dài x Rộng x Cao) |
63” x 33” x 38” (1600 x 830 x 960 mm) |
|
Trọng lượng tịnh |
Theo yêu cầu (phù hợp với nhu cầu của dự án) |
|
Trọng lượng tổng (bao gồm hộp đóng gói) |
Theo yêu cầu (theo nhu cầu của dự án) |
|
Khoảng cách cần thiết giữa vỏ thiết bị và thiết bị thử nghiệm |
|
|
Nguồn cấp |
220 VAC – 60 Hz – 16 A – Một pha hoặc theo nhu cầu của dự án |
|
Chất lượng nước |
ASTM D 1193 Tipo IV |
|
Nước DI – chế độ phun |
14l/min - 16l/min |
|
Kết nối vòi phun |
1/4” |
Danh sách khách hàng :
|
|
AUTO INDUSTRY |
APPLIANCE |
PAINT ELECTROPLATING |
UNIVERSITIES RESEARCH CENTERS |
METALLURGY |
|
|
|
Fiat |
Multibras |
Anjo Química |
ALAC |
Allevard |
|
|
|
Ford |
Bosch |
Akzo Nobel |
CTA S.J Campos |
Castrol |
|
|
|
General Motors |
BSH Continental |
Basf – Glasurit |
Falcão Bauer |
Cebrace |
|
|
|
Honda |
Electrolux |
Chemetall |
FEI IPEN |
Continental Teves |
|
|
|
Iveco Fiat |
GE – OSI |
Dorken |
IPEN - SP |
COSIPA |
|
|
|
Marcopolo |
|
Killing |
IPT – SP |
CSN |
|
|
|
Mercedes Benz |
|
Magni América |
ITAL |
Keko |
|
|
|
Peugeot Citroen |
|
Metalcoating |
PUC – Labelo |
Metagal |
|
|
|
Renault |
|
Niquelação Brasil |
SENAI |
Petrobras |
|
|
|
Scania |
|
PPG |
Erichsen – França |
Sachs |
|
|
|
Volkswagen |
|
|
Erichsen – Itália |
Shell |
|
|
|
Volvo |
|
|
|
Siemens |
|
|
|
Volkswagen |
|
|
|
Tramontina |
|
|
|
Ferrari – Itália |
|
|
|
Tenneco |
|
|
|
Honda – Tailândia |
|
|
|
Tower |
|
|
Bảo hành linh kiện 1 (một) năm chống lại các khuyết tật do sản xuất, tính từ ngày giao hàng tại cơ sở khách hàng. Điều này áp dụng với thiết bị được sử dụng trong điều kiện vận hành bình thường theo hướng dẫn trong sổ tay sử dụng. Bảo hành này không áp dụng cho đồ thủy tinh (bóng đèn). Trong trường hợp sự cố không thuộc phạm vi bảo hành trong thời gian bảo hành, các chi phí thực tế sẽ được áp dụng. |
||||||
|
Ghi chú 1: Tất cả thiết bị của chúng tôi được giao kèm Hướng dẫn Lắp đặt, Bảo trì và Sử dụng. Chúng tôi tin rằng tài liệu này đủ để sử dụng thiết bị đúng cách. Chúng tôi sẵn sàng hỗ trợ các câu hỏi và làm rõ thêm khi cần. Nếu cần thiết, chúng tôi cung cấp dịch vụ lắp đặt và đào tạo nhân sự tại cơ sở khách hàng (Chi phí cho dịch vụ này được cung cấp theo yêu cầu). |
||||||
|
Ghi chú 2: Ngoại hình và thông số kỹ thuật của thiết bị có thể thay đổi mà không cần thông báo trước. |
||||||
