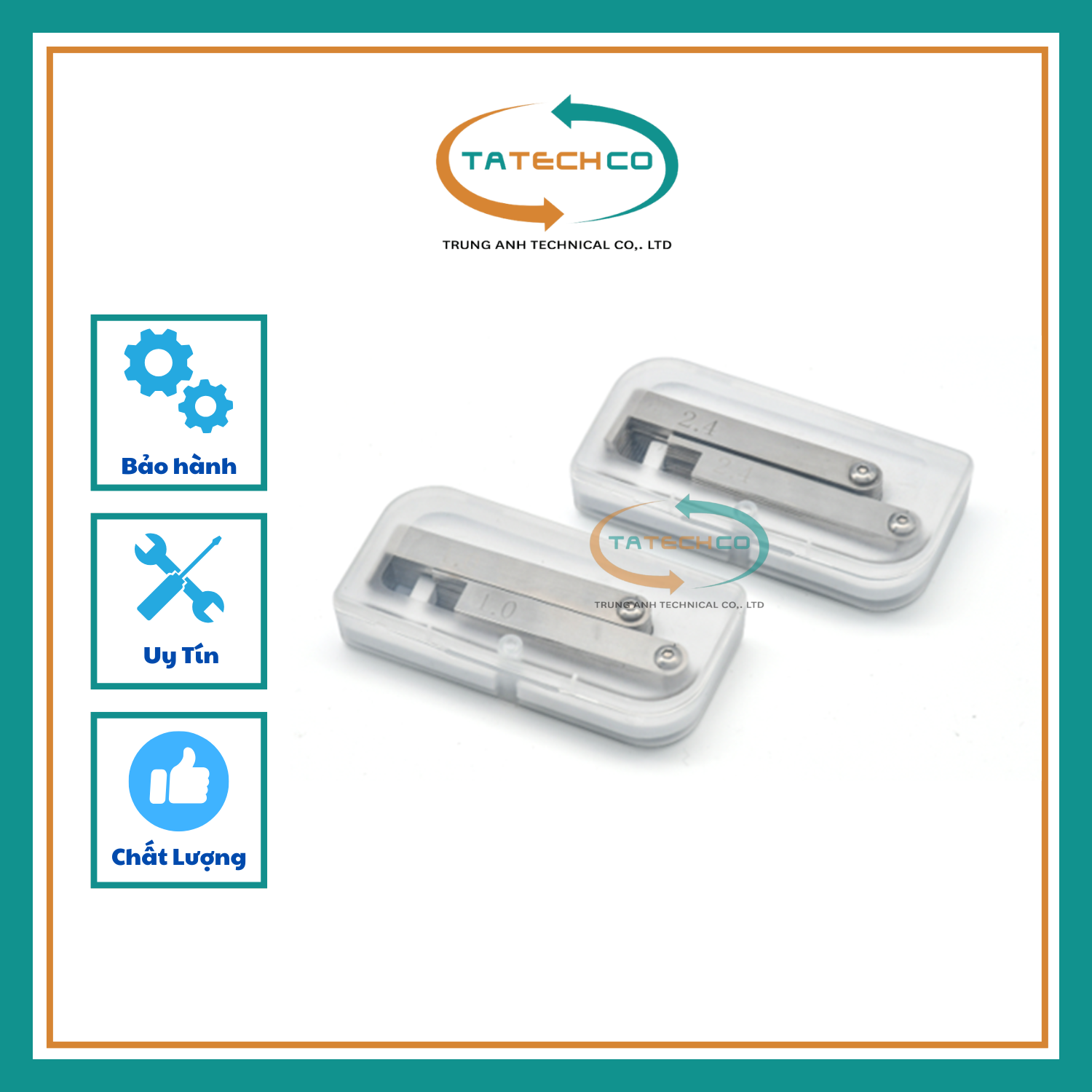

THẺ KIỂM TRA KHOẢNG CÁCH RÒ RỈ ĐIỆN
Mã SN2134 – Trung Quốc
|
Tên sản phẩm/Mẫu mã |
Thẻ kiểm tra khoảng cách rò rỉ SN2134 |
||||||||||||
|
Tuân thủ các tiêu chuẩn và điều khoản |
|||||||||||||
|
Điều 27 của tiêu chuẩn GB/T2099.1-2021 "Phích cắm và ổ cắm dùng trong gia đình và các mục đích tương tự - Phần 1: Yêu cầu chung" GB16915.1-2014 "Công tắc cho các thiết bị điện gia dụng và các thiết bị điện cố định tương tự - Phần 1: Yêu cầu chung" Điều khoản 2 và 3 IEC60884-1:2006《Phích cắm và ổ cắm điện dùng trong gia đình và các mục đích tương tự - Phần 1 : Yêu cầu chung 》điều khoản 27 Tiêu chuẩn IEC60669-1:2007 "Công tắc cho các thiết bị điện gia dụng và các thiết bị điện cố định tương tự - Phần 1 : Yêu cầu chung " điều khoản 23 |
|||||||||||||
|
Phạm vi mẫu, ứng dụng, nguyên lý, cấu trúc và môi trường sử dụng |
|||||||||||||
|
Ví dụ và hạn chế |
Các thành phần dẫn điện |
||||||||||||
|
Mục đích thử nghiệm |
Thích hợp để đo khoảng cách dọc theo bề mặt của vật liệu cách điện giữa hai bộ phận dẫn điện, hoặc giữa một bộ phận dẫn điện và bề mặt dễ tiếp cận của thiết bị. |
||||||||||||
|
Nguyên tắc kiểm thử |
Đầu dò dạng móng vuốt bằng thép không gỉ, dùng để kiểm tra khoảng cách rò rỉ điện giữa các bộ phận dẫn điện. |
||||||||||||
|
Các chỉ số hiệu suất |
|||||||||||||
|
kích cỡ |
1.0, 1.05, 1.1, 1.2, 1.25, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.4, 2.5, 2.8, 3.2, 3.6, 4.0, 4.2, 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10mm |
||||||||||||
|
Thông số kỹ thuật |
Một bộ dành cho hình thẳng và một bộ dành cho hình cong. |
||||||||||||
|
Vật liệu |
Tấm thép không gỉ |
||||||||||||
|
Kim chống trầy xước
|
Tuân thủ các tiêu chuẩn sau : GB4706.1 Điều khoản 21.2, GB4943.1-2011 Điều khoản 2.10.8.4 và Hình 2K, IEC60335-1, IEC60950-1, v.v. Ứng dụng: Được sử dụng để kiểm tra độ bền của các bộ phận cách điện dễ tiếp cận trong thiết bị gia dụng nhằm ngăn ngừa việc bị đâm thủng bởi các dụng cụ sắc nhọn, và cũng để kiểm tra khả năng chống trầy xước của lớp phủ trên bảng mạch in. Phạm vi mẫu: Các bộ phận cách điện cố định dễ tiếp cận của thiết bị gia dụng và các bảng mạch in được phủ lớp bảo vệ. Cấu trúc và chức năng: Phương pháp thử nghiệm: Giữ kim chống trầy xước ở góc 80-85° so với bề mặt mẫu, cào xước bề mặt mẫu với tốc độ 20 mm/s và dưới lực dọc trục 10 ± 0,5 N. Thông số kỹ thuật (Đơn vị: mm )
|
||||||||||||
