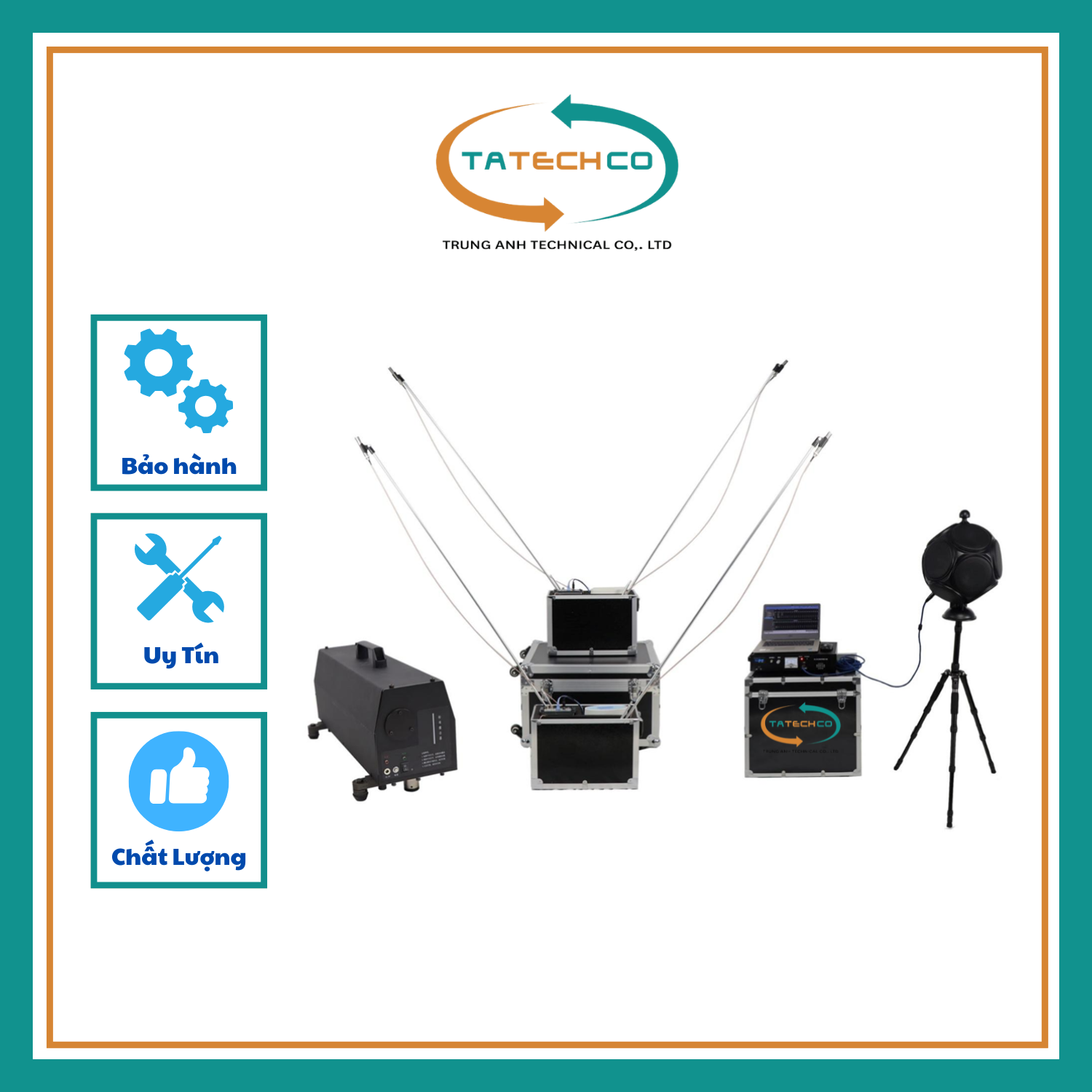

HỆ THỐNG ĐO CÁCH ÂM CÔNG TRÌNH ACE6402 (2 KÊNH / 4 KÊNH)

(Sử dụng máy phân tích AWA6290L)

CÁC TIÊU CHUẨN THAM GIA BIÊN SOẠN

GIỚI THIỆU

Âm học xây dựng là ngành khoa học nghiên cứu các vấn đề về môi trường âm thanh trong công trình xây dựng, chủ yếu tập trung vào:

• Chất lượng âm thanh trong không gian nội thất
• Kiểm soát tiếng ồn trong môi trường xây dựng

👉 Nhằm đảm bảo điều kiện nghe tốt và комфорт âm học trong công trình.

Âm học xây dựng liên quan đến nhiều yếu tố như:

• Vật liệu xây dựng
• Kết cấu công trình
• Hệ thống âm thanh
• Môi trường bên ngoài
• Bố trí không gian nội thất

🔹 Vai trò của đo âm học xây dựng

Các phép đo âm học cung cấp dữ liệu phục vụ:

• Đánh giá hiệu suất âm học của công trình
• Nghiên cứu và tối ưu thiết kế âm học

Các hạng mục đo bao gồm:

• Đo thời gian dội âm
• Đo hệ số hấp thụ âm
• Đo cách âm không khí
• Đo cách âm va đập sàn
• Đánh giá chất lượng âm thanh phòng

HỆ THỐNG ĐO ÂM HỌC AWA6290L+

Hệ thống đo âm học xây dựng AWA6290L+ được phát triển dựa trên nền tảng đo đa kênh, đã được đưa ra thị trường hơn 10 năm và được ứng dụng rộng rãi tại:

• Viện nghiên cứu xây dựng
• Trường đại học
• Các tổ chức kiểm định độc lập

 Phương pháp thử và dữ liệu đo đã được kiểm chứng và công nhận rộng rãi.

 Ưu điểm nổi bật

• Thiết kế dạng nền tảng → dễ dàng nâng cấp
• Có thể mở rộng các chức năng:
  • Đo công suất âm
  • Đo cách âm vật liệu
  • Đo rung động

 Mang lại hiệu quả kinh tế cao (giá thành / hiệu năng tối ưu)

 Công nghệ & khả năng mở rộng

• Hỗ trợ các phương pháp đo hiện đại:
  • Phương pháp tích phân xung ngược
  • Phương pháp MLS
• Hỗ trợ đo mạng (multi-device networking)
• Liên tục được cập nhật theo tiêu chuẩn mới

🔹 Cấu hình hệ thống gồm

• Bộ thiết bị đo âm học
• Bộ tạo va đập tiêu chuẩn
• Bộ khuếch đại công suất
• Nguồn âm đa hướng
• Máy tính điều khiển

ĐẶC ĐIỂM SẢN PHẨM

• Tích hợp pin bên trong → thời gian sử dụng dài
• Tích hợp cao → đầy đủ chức năng phần cứng
• Tự động kết nối mạng → triển khai nhanh
• Không cần dây dài → giảm nhiễu, tiết kiệm thời gian

CÁC CHỈ TIÊU KỸ THUẬT CHÍNH

Máy phân tích tín hiệu đa kênh AWA6290

AWA6290 là thiết bị phân tích tín hiệu được phát triển dựa trên công nghệ đa phương tiện máy tính. Thiết bị được trang bị nhiều phương thức cấp nguồn ở đầu vào, phù hợp với nhiều loại cảm biến khác nhau.

Tùy theo nhu cầu sử dụng, có thể lựa chọn số kênh khác nhau. Nhiều thiết bị có thể kết hợp với nhau để mở rộng số kênh đo, đáp ứng các yêu cầu đo lường đa điểm.

Các kênh được đồng bộ pha nghiêm ngặt, kết hợp với khả năng lấy mẫu độ chính xác cao, cho phép sử dụng trong:

• Thu thập tín hiệu tương tự như tiếng ồn, rung động
• Phân tích phổ tần
• Các ứng dụng đo lường và phân tích liên quan

THÔNG SỐ KỸ THUẬT – AWA6290

Khả năng mở rộng

• Kết nối nhiều thiết bị
• Đồng bộ pha thông qua router

Loại cảm biến hỗ trợ

• Micro (cảm biến âm thanh)
• Cảm biến gia tốc áp điện
• Cảm biến lực
• Cảm biến áp suất

Thông số đo lường

• Tần số lấy mẫu: 8192 Hz ~ 192 kHz (có thể cài đặt)
• Dải động:
  • 110 dB (một dải)
  • 150 dB (toàn dải)

Dải đo

• Điện áp: 5 μV ~ 20 Vrms
• Độ ồn: 16 dB(A) ~ 140 dB(A)

👉 Lưu ý:

• Dải đo độ ồn được tính tương đương với micro có độ nhạy 50 mV/Pa
• Khi sử dụng cảm biến có độ nhạy khác, dải đo tiếng ồn và rung sẽ thay đổi tương ứng

BỘ PHÁT TÍN HIỆU (OUTPUT)

• Số kênh: 2 kênh
• Dạng tín hiệu:
  • Sóng sin
  • Nhiễu trắng
  • Nhiễu hồng
  • Sóng sin quét tần
  • Xung ngắn (burst)
  • MLS
• Điện áp đầu ra: 9 Vrms
• Dải tần: DC ~ 75 kHz (sai số <0.2 dB)
• Độ méo hài: <0.1%

CẤU HÌNH – KẾT CẤU

• Cổng kết nối: RJ45
• Pin tích hợp: 12.6 V / 6 Ah
• Kích thước: 118 × 44 × 200 mm
• Khối lượng: ~1 kg

BỘ HIỆU CHUẨN ÂM AWA6021A

Thông số kỹ thuật

1. Tiêu chuẩn áp dụng:
   • GB/T 15173-2010
   • IEC 60942:2003 – Cấp chính xác Class 1
2. Tần số:
   • 1 kHz ± 1 Hz
3. Mức áp suất âm danh định:
   • 94 dB và 114 dB
4. Độ chính xác mức áp suất âm:
   • Cấp 1, sai số ±0.3 dB
5. Độ méo hài tổng (THD):
   • ≤ 1%
6. Phụ kiện tiêu chuẩn:
   • Bộ ghép hiệu chuẩn micro 1/2″ model AWA8531

NGUỒN ÂM ĐA HƯỚNG ACE2001

Nguồn âm đa hướng ACE2001 được cấu tạo từ 12 loa chất lượng cao, bố trí theo dạng khối 12 mặt (dodecahedron), cho phép phát ra tín hiệu âm thanh theo mọi hướng (toàn hướng), phù hợp cho các phép đo âm học tiêu chuẩn.

Thiết bị đáp ứng các yêu cầu của các tiêu chuẩn:

• GB/T 19889 – Âm học: Đo cách âm của công trình và cấu kiện xây dựng
• GB/T 50076 – Quy phạm đo thời gian dội âm trong phòng

• THÔNG SỐ KỸ THUẬT – BỘ TẠO VA ĐẬP TIÊU CHUẨN

  Mô tả

  Bộ tạo va đập tiêu chuẩn là nguồn tạo va đập dùng để đo khả năng cách âm va đập của sàn trong công trình xây dựng.

  Thiết bị đáp ứng các tiêu chuẩn:

• GB/T 19889.7-2005 – Đo cách âm công trình (phần va đập)
• JJF 1652-2017 – Quy chuẩn hiệu chuẩn bộ tạo va đập

•

  ---

  Bảng thông số kỹ thuật

  Thông số	Giá trị
  Khoảng cách tâm giữa các búa	(100 ± 3) mm
  Khối lượng búa	500 g ± 6 g
  Đường kính đầu búa	(30 ± 0.2) mm
  Bán kính đầu búa (dạng cầu)	(500 ± 100) mm
  Độ thẳng đứng khi rơi của búa	±0.5°
  Khoảng thời gian va đập
  – Khoảng cách giữa 2 lần va đập liên tiếp	100 ms ± 20 ms
  – Khoảng thời gian va đập trung bình	100 ms ± 5 ms
  Nguồn điện	Pin lithium sạc 12.6V
  Thời gian hoạt động	> 1.5 giờ
  Điều khiển	Điều khiển từ xa không dây 315 MHz
  Khối lượng	~11 kg (không bao gồm hộp đựng)
  Điều kiện làm việc	Nhiệt độ: -10°C ~ 50°C
  	Độ ẩm: 10% ~ 90%









  Phù hợp tiêu chuẩn

  BẢNG TIÊU CHUẨN ÁP DỤNG

  Nhóm tiêu chuẩn	Mã tiêu chuẩn	Tên tiêu chuẩn
  Xây dựng	GB 55016-2021	Quy chuẩn chung về môi trường xây dựng
  Xây dựng	GB 50118-2010	Quy phạm thiết kế cách âm công trình dân dụng
  Xây dựng	GB/T 50378-2021	Tiêu chuẩn đánh giá công trình xanh
  Xây dựng	DG/T J08-2090-2020	Tiêu chuẩn đánh giá công trình xanh (Thượng Hải)
  Xây dựng	DGJ32/J 19-2015	Quy phạm nghiệm thu chất lượng thi công công trình xanh (Giang Tô)
  Xây dựng	DBJ50-234-2016	Quy phạm nghiệm thu công trình tiết kiệm năng lượng (công trình công cộng, công trình xanh)
  Xây dựng	DB11/T 1315-2020	Quy phạm nghiệm thu công trình xanh (Bắc Kinh)
  Dội âm	GB/T 50076-2013	Quy phạm đo thời gian dội âm trong phòng
  Dội âm	GB/T 20247-2006	Âm học – Đo hệ số hấp thụ âm trong phòng dội âm
  Dội âm	ISO 3382-2:2008	Âm học – Đo tham số âm học phòng (thời gian dội âm)
  Cách âm	GB/T 50121-2005	Tiêu chuẩn đánh giá cách âm công trình
  Cách âm	GB/T 19889	Âm học – Đo cách âm công trình và cấu kiện xây dựng (Phần 1~10)
  Cách âm	GB/T 8485-2008	Phân cấp và phương pháp thử cách âm không khí cửa, cửa sổ
  Cách âm	GB/T 25079-2010	Phương pháp MLS và SS trong đo âm học
  Cách âm	GB/T 31004-2014	Đo cách âm cấu kiện bằng phương pháp cường độ âm
  Cách âm	ISO 10140-3:2010	Đo cách âm va đập
  Âm học phòng	GB/T 4959-2011	Đặc tính khuếch đại âm thanh hội trường
  Âm học phòng	GB 50371-2006	Quy phạm thiết kế hệ thống âm thanh hội trường
  Âm học phòng	BS EN 60268-16	Đánh giá độ rõ lời nói (STI)
