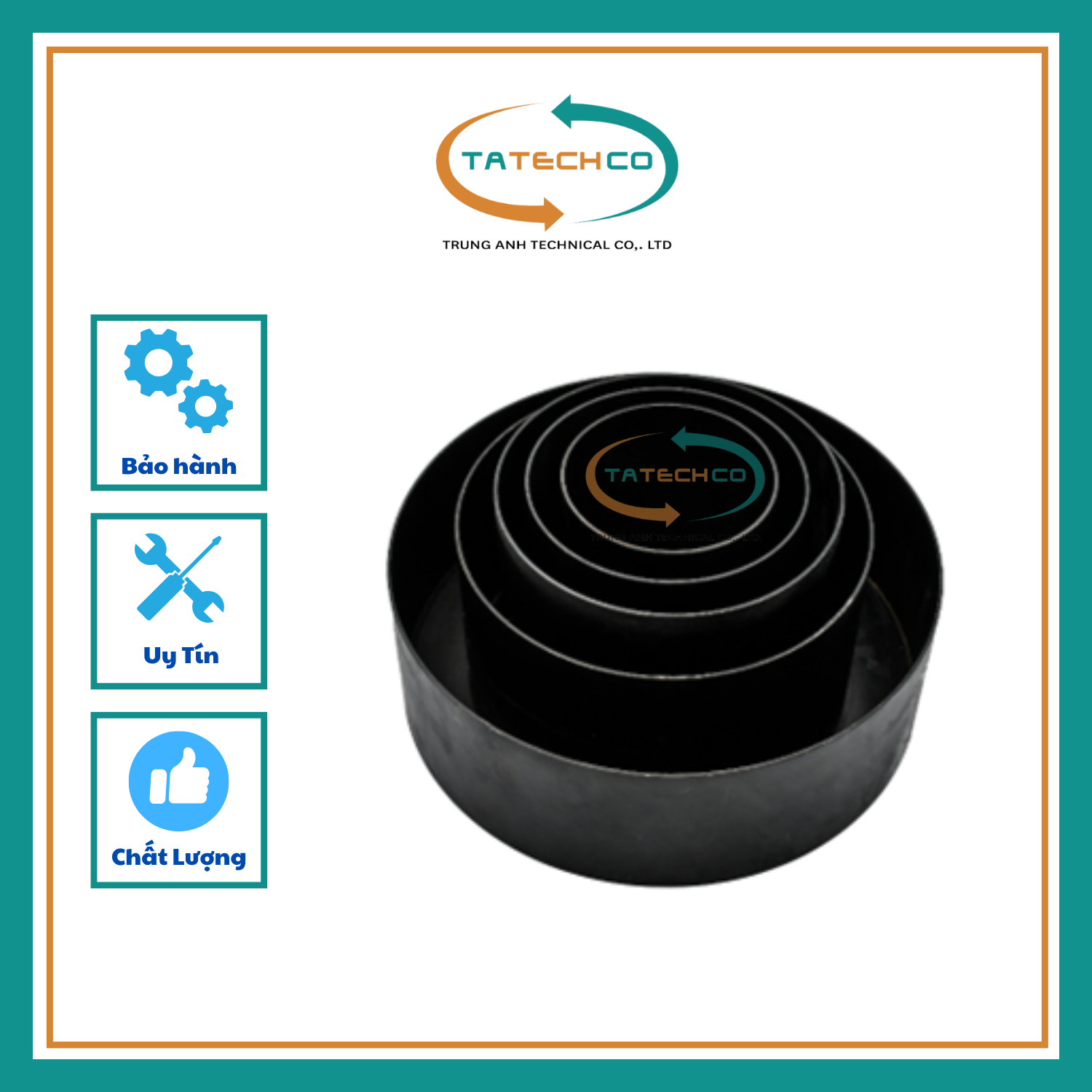

HỘP SN1115 DÙNG ĐỂ KIỂM TRA BẾP ĐIỆN TỪ

Tên sản phẩm/Mẫu mã

SN1115 dùng để kiểm tra bếp điện từ.

Tuân thủ các tiêu chuẩn và điều khoản

GB4706.14-2008 "Yêu cầu an toàn đối với thiết bị điện gia dụng và tương tự - Yêu cầu cụ thể đối với vỉ nướng, máy nướng bánh mì và các thiết bị nấu ăn di động tương tự" 3.1.9.108 và Hình 103 và 104; GB4706.22-2002 "Yêu cầu an toàn đối với thiết bị điện gia dụng và tương tự - Yêu cầu cụ thể đối với bếp điện đứng, bếp từ, lò nướng và các thiết bị tương tự" 3.1.9.101 và Hình 101 và 102; IEC60335-2-9:2006 " Thiết bị điện gia dụng và tương tự" Và tương tự điện Thiết bị gia dụng - An toàn - Phần 2-9 : Yêu cầu cụ thể đối với vỉ nướng, máy nướng bánh mì và các thiết bị nấu ăn di động tương tự》điều khoản 3.1.9.108 và hình 103 và hình 104、IEC60335-2-6:2018《 Gia dụng Và tương tự điện Thiết bị gia dụng - An toàn - Phần 2-6 : Các yêu cầu cụ thể đối với bếp nấu cố định, lò nướng và các thiết bị tương tự》điều khoản 3.1.9.101 và hình 101 và hình 102

Phạm vi mẫu, ứng dụng, nguyên lý, cấu trúc và môi trường sử dụng

Ví dụ

Bếp từ và các loại bếp khác( hạn chế)

Mục đích thử nghiệm

Một vật chứa được đặt trên bếp từ hoặc các loại bếp khác để mô phỏng hoạt động bình thường của chúng.

Nguyên tắc kiểm thử

Nồi nhôm được dùng để mô phỏng một vật chứa đầy nước, còn nồi sắt được dùng để mô phỏng một vật chứa đầy dầu ăn.

Cấu trúc thiết bị

(đường kính 110mm, 145mm , 180mm , 220mm , 300mm ) bao gồm 5 nồi nhôm và 5 nồi sắt.

Các chỉ số hiệu suất

mẫu

SN1115 B (Nồi sắt)

Vật liệu

Thép cacbon thấp với hàm lượng cacbon tối đa là 0,08%.

Kích thước (mm)

dh (chiều cao) δ (độ dày đáy) = Ф110 × 140 × (2±0,5)

dAH =Ф 145 × 140 × (3 ± 0,5)

dAH =Ф 180 × 140 × (3 ± 0,5)

dAH =Ф 2 2 0 × 120 × (3 ± 0,5)

dAH =Ф 300 × 100 × (5 ± 0,5)

Độ dày thành bên (mm)

2 ± 0,5

Độ lõm tối đa ở đáy thùng chứa (mm)

C ≦ 0,006d, không thể nhô ra.

Hình dạng và cấu hình

Một hình trụ không có tay cầm hoặc phần nhô ra, không có nắp đậy.

Thể tích chất lỏng thử nghiệm

Theo Bảng 101

Chức năng

Thử nghiệm làm nóng dầu ăn
