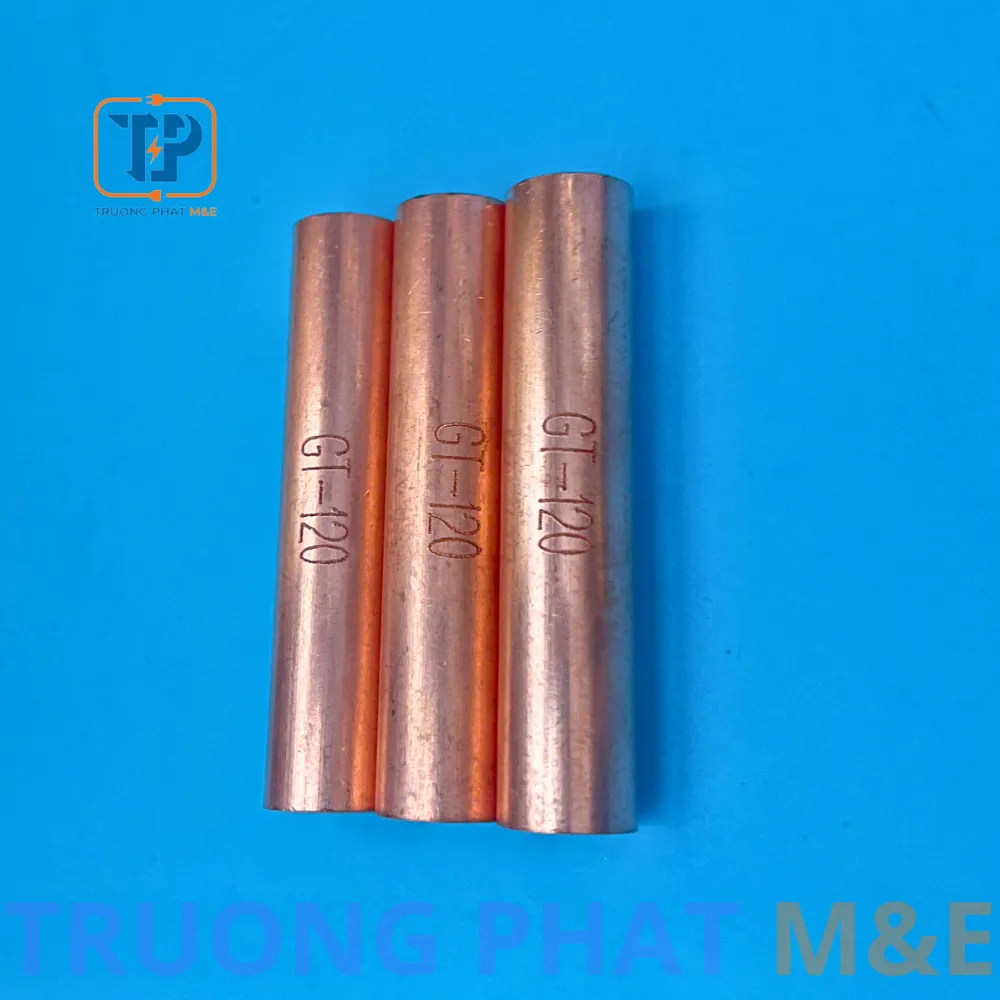

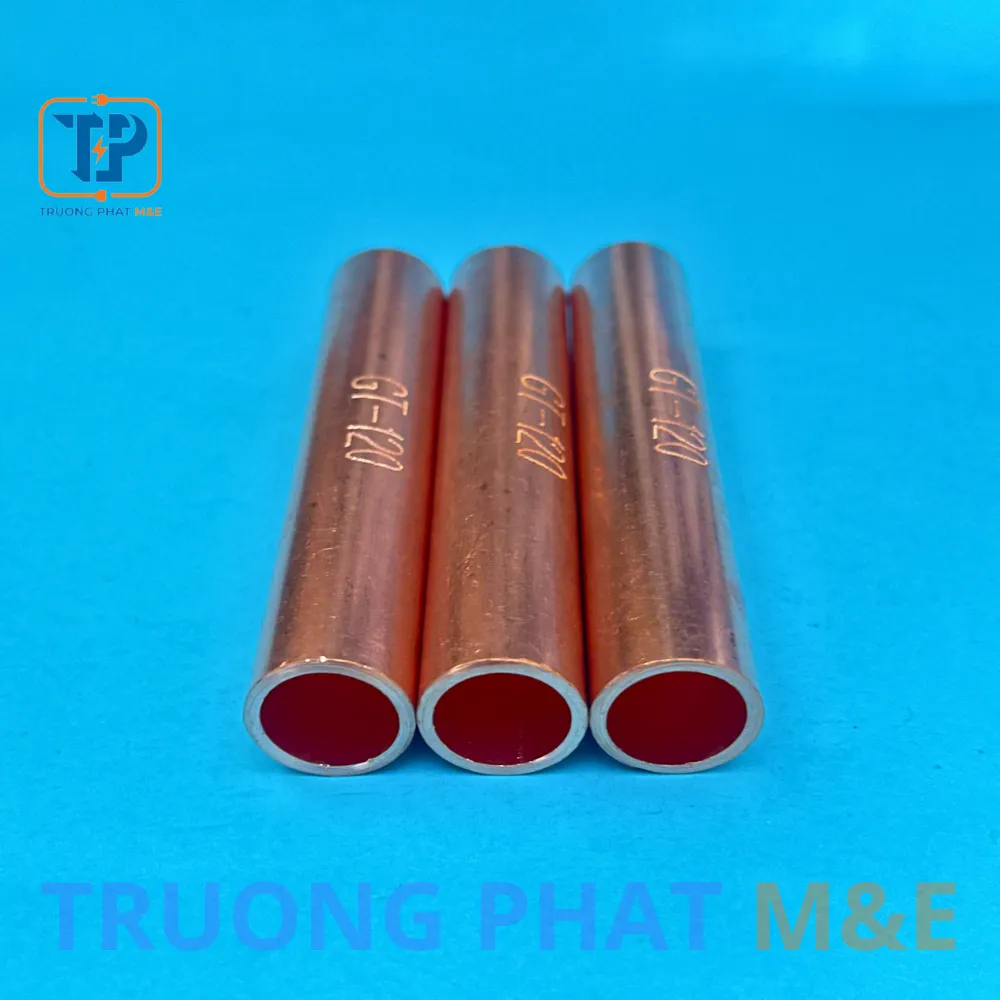

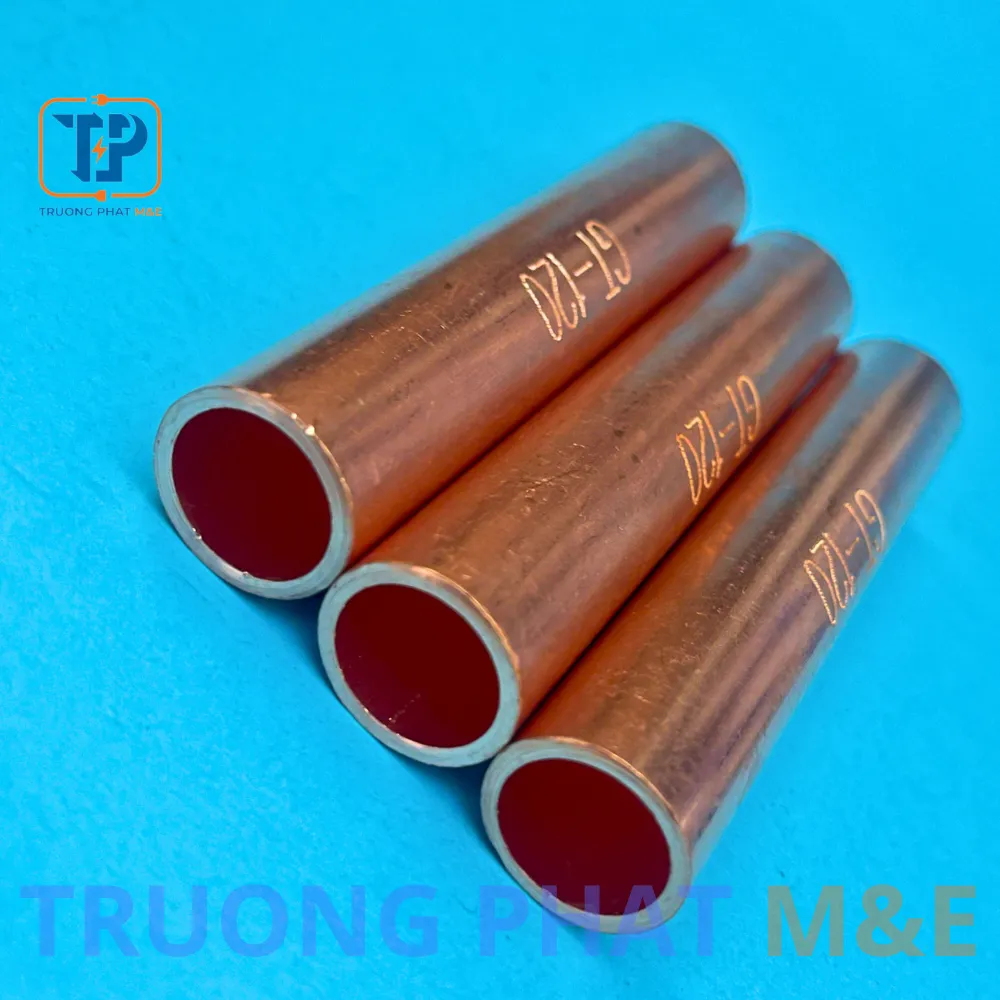

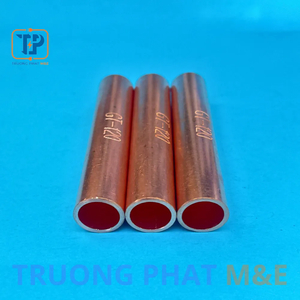

Đầu Nối Đồng GT-120 là phụ kiện nối cáp có cấu tạo dạng ống thẳng, cho phép đưa hai đầu dây dẫn vào từ hai phía và thực hiện ép nối trên thân ống. Bản vẽ sản phẩm thể hiện kết cấu xuyên thẳng với đường kính ngoài ký hiệu D, đường kính trong ký hiệu d và chiều dài ký hiệu L. Riêng model GT-120 có D 19mm, d 15mm và L 90mm. Ba kích thước này là cơ sở quan trọng để kỹ thuật viên kiểm tra khả năng đưa lõi dẫn vào ống, lựa chọn khuôn ép và bố trí khoảng không tại vị trí thi công. Trước khi đặt hàng, cần kiểm tra đường kính lõi thực tế thay vì suy luận tiết diện chỉ từ tên model.

Đầu Nối Đồng GT-120 dùng để làm gì?

Sản phẩm được thiết kế để nối hai đầu dây dẫn theo phương thẳng, tạo thành một đoạn liên kết liên tục sau khi ép. Dạng ống không có bản cực và không có lỗ bắt bu lông, vì vậy cần phân biệt với đầu cos SC hoặc đầu cos DT dùng để đấu dây vào thanh cái, cầu đấu và thiết bị điện.

Với kết cấu ống xuyên thẳng, hai đầu dây được đưa vào từ hai phía của sản phẩm. Mối nối chỉ đạt yêu cầu khi lõi dẫn, lòng ống, kìm ép và khuôn ép được chọn đồng bộ, đồng thời quá trình thi công được thực hiện đúng quy trình của bộ dụng cụ sử dụng.

Người mua có thể tham khảo thêm nhóm cos nối thẳng GTY để nhận biết các sản phẩm cùng công dụng nối dây dạng thẳng. Tuy nhiên, ký hiệu GT và GTY không nên được mặc định là cùng một quy cách nếu chưa đối chiếu bản vẽ và thông số cụ thể.

Thông số kỹ thuật Đầu Nối Đồng GT-120

Thông số Giá trị
Tên sản phẩm Đầu Nối Đồng GT-120
Mã sản phẩm GT-120
Kiểu cấu tạo Ống nối xuyên thẳng
Đường kính ngoài D 19mm
Đường kính trong d 15mm
Chiều dài L 90mm

Đầu nối dây đồng

Đường kính trong d 15mm là kích thước cần ưu tiên khi kiểm tra khả năng lắp lõi dẫn vào ống. Đường kính ngoài D 19mm ảnh hưởng đến việc chọn khuôn ép và kích thước phần cách điện bổ sung sau khi nối. Chiều dài L 90mm giúp xác định không gian cần thiết để bố trí mối nối trong tủ điện, hộp nối hoặc tuyến cáp.

Mã GT-120 là ký hiệu sản phẩm trong bảng catalog. Tài liệu không cung cấp trực tiếp tiết diện cáp, vì vậy không nên tự động hiểu số 120 là đường kính hoặc tiết diện thực của lõi. Cáp có cùng tiết diện danh nghĩa vẫn có thể khác đường kính bó sợi do kết cấu ruột dẫn và nhà sản xuất.

Đặc điểm cấu tạo của ống nối đồng GT-120

  • Thân dạng ống thẳng: phù hợp với mối nối hai đầu dây nằm trên cùng một trục.
  • Lòng ống xuyên suốt: cho phép đưa lõi dẫn vào từ hai phía để tạo mối nối giữa hai đoạn cáp.
  • Kích thước được thể hiện rõ: D 19mm, d 15mm và L 90mm giúp người thi công đối chiếu với dây dẫn, khuôn ép và không gian lắp đặt.
  • Không có bản cực bắt bu lông: sản phẩm dùng để nối dây với dây, không thay thế đầu cos có lỗ dùng để bắt lên thiết bị.

Hiệu quả dẫn điện và độ ổn định cơ khí của mối nối phụ thuộc vào việc chọn đúng kích thước ống, chuẩn bị bề mặt lõi, dùng khuôn ép tương thích và hoàn thiện cách điện phù hợp. Bản thân kích thước ống chưa đủ để xác định toàn bộ quy trình ép.

Phạm vi ứng dụng phù hợp

Đầu nối dạng ống có thể được xem xét tại các vị trí cần ghép hai đoạn dây dẫn theo đường thẳng, chẳng hạn khi kéo dài tuyến cáp, xử lý điểm chuyển tiếp hoặc thực hiện mối nối trong khu vực có đủ không gian thao tác ép. Việc sử dụng cụ thể phải dựa trên loại lõi dẫn và yêu cầu kỹ thuật của hệ thống.

Sản phẩm này khác với đầu cos đồng SC, vốn có phần bản cực và lỗ bắt bu lông để đấu vào thiết bị. Nó cũng khác với đầu cos đồng đúc DT. Nếu mục đích là nối trực tiếp hai đầu dây trên cùng tuyến, cần chọn dạng ống; nếu mục đích là bắt dây vào thanh cái hoặc đầu cực, cần dùng đúng loại đầu cos có bản cực.

Cách lựa chọn Đầu Nối Đồng GT-120

Đối chiếu loại vật liệu lõi dẫn

Tên catalog xác nhận đây là ống nối đồng. Không sử dụng ống nối đồng để nối trực tiếp lõi nhôm khi chưa có phụ kiện chuyển tiếp và quy trình kỹ thuật phù hợp. Khi gửi yêu cầu, nên nêu rõ dây đồng hay dây nhôm.

Kiểm tra đường kính lõi thực tế

Đo hoặc tra catalog cáp để biết đường kính ngoài của phần lõi sau khi bỏ lớp cách điện. Kích thước này cần phù hợp với lòng ống d 15mm. Lõi phải có thể đưa vào đúng vị trí nhưng không được chọn ống quá rộng chỉ vì thao tác lắp dễ hơn.

Kiểm tra kích thước khuôn ép

Khuôn phải tương thích với đường kính ngoài D 19mm, cấu tạo ống và bộ kìm đang sử dụng. Không tự đặt lực ép hoặc số lần ép khi tài liệu sản phẩm và hướng dẫn của dụng cụ chưa quy định.

Dự kiến phương án cách điện

Sau khi ép, vị trí nối cần được hoàn thiện cách điện theo yêu cầu của tuyến cáp và môi trường lắp đặt. Vật tư cách điện phải được lựa chọn theo kích thước mối nối sau ép, không chỉ theo đường kính ban đầu của dây.

Hướng dẫn thi công mối nối dạng ống

  1. Ngắt nguồn, kiểm tra tình trạng an toàn và xác định đúng hai đầu dây cần nối.
  2. Kiểm tra model GT-120, kích thước d 15mm, D 19mm và chiều dài 90mm trước khi thao tác.
  3. Đối chiếu vật liệu lõi, đường kính lõi thực tế, kìm ép và khuôn ép.
  4. Loại bỏ lớp cách điện ở chiều dài phù hợp với thiết kế mối nối và hướng dẫn thi công áp dụng.
  5. Làm sạch phần lõi dẫn, bảo đảm không còn dị vật làm cản trở tiếp xúc.
  6. Đưa từng đầu dây vào ống đúng vị trí, giữ hai đoạn dây thẳng trục và không làm xô lệch sợi dẫn.
  7. Thực hiện ép bằng dụng cụ và khuôn tương thích, tuân thủ hướng dẫn của bộ kìm hoặc quy trình kỹ thuật của đơn vị thi công.
  8. Kiểm tra độ giữ cơ khí, hình dạng vùng ép và tình trạng lõi dẫn sau thao tác.
  9. Hoàn thiện cách điện và bảo vệ mối nối theo yêu cầu của hệ thống trước khi đưa vào vận hành.

Câu hỏi thường gặp về GT-120

Đầu Nối Đồng GT-120 có kích thước bao nhiêu?

Theo bảng catalog, sản phẩm có đường kính ngoài D 19mm, đường kính trong d 15mm và chiều dài L 90mm.

GT-120 có phải đầu cos bắt bu lông không?

Không. Bản vẽ thể hiện sản phẩm dạng ống xuyên thẳng, không có bản cực và không có lỗ bắt bu lông. Sản phẩm dùng để nối hai đầu dây, không phải để bắt trực tiếp lên thanh cái hoặc thiết bị.

GT-120 có dùng chắc chắn cho cáp 120mm² không?

Tài liệu được cung cấp chỉ xác nhận mã GT-120 và các kích thước D, d, L; không ghi trực tiếp tiết diện cáp. Cần đối chiếu đường kính lõi cáp thực tế với lòng ống 15mm trước khi lựa chọn.

Có thể dùng Đầu Nối Đồng GT-120 để nối dây nhôm không?

Không nên dùng ống đồng để nối trực tiếp dây nhôm khi chưa có giải pháp chuyển tiếp phù hợp. Người mua cần cung cấp chính xác vật liệu lõi để lựa chọn phụ kiện đúng loại.

Cần cung cấp thông tin gì để nhận báo giá?

Nên gửi model GT-120, loại vật liệu lõi, tiết diện danh nghĩa, đường kính lõi thực tế, số lượng và yêu cầu giao hàng. Các thông tin này giúp kiểm tra quy cách trước khi báo giá.

Yêu cầu báo giá Đầu Nối Đồng GT-120

Để nhận báo giá Đầu Nối Đồng GT-120, khách hàng vui lòng cung cấp số lượng, loại cáp, vật liệu lõi và đường kính lõi thực tế. Trường Phát sẽ đối chiếu các kích thước D 19mm, d 15mm, L 90mm với yêu cầu sử dụng trước khi xác nhận quy cách.
