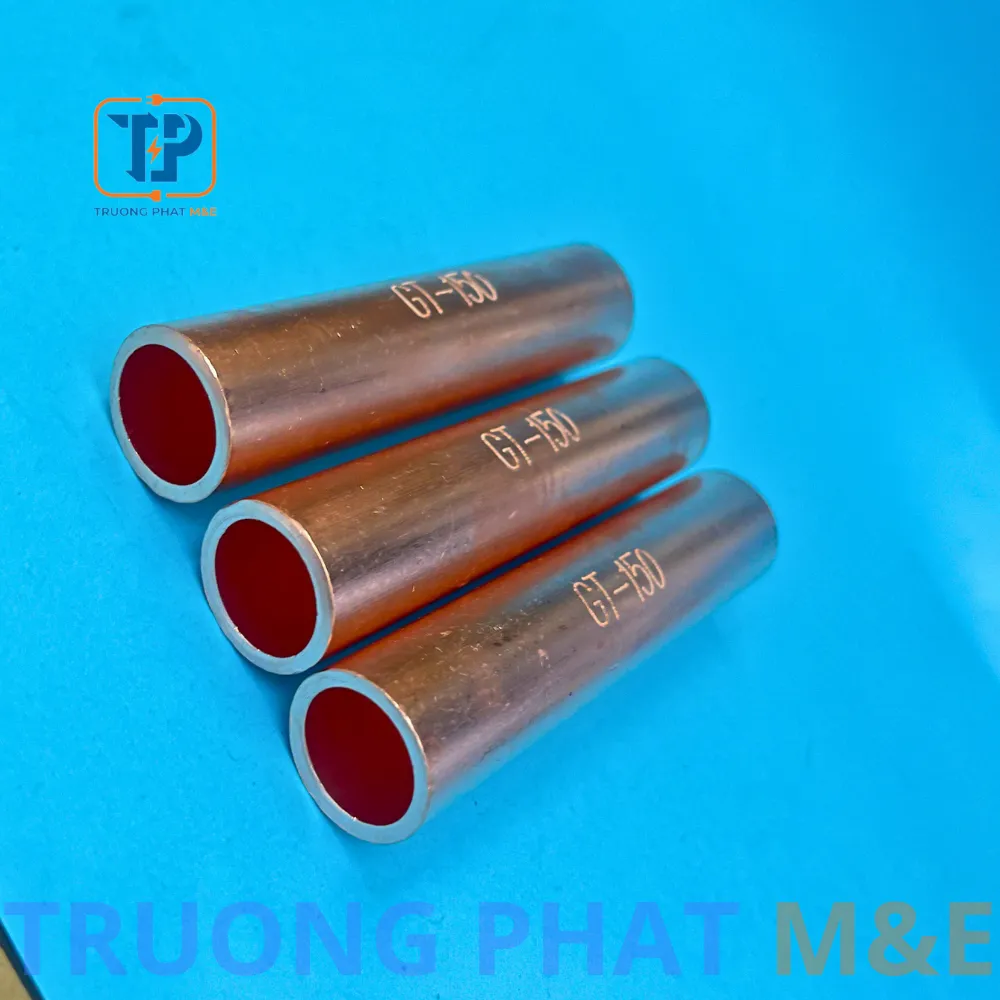

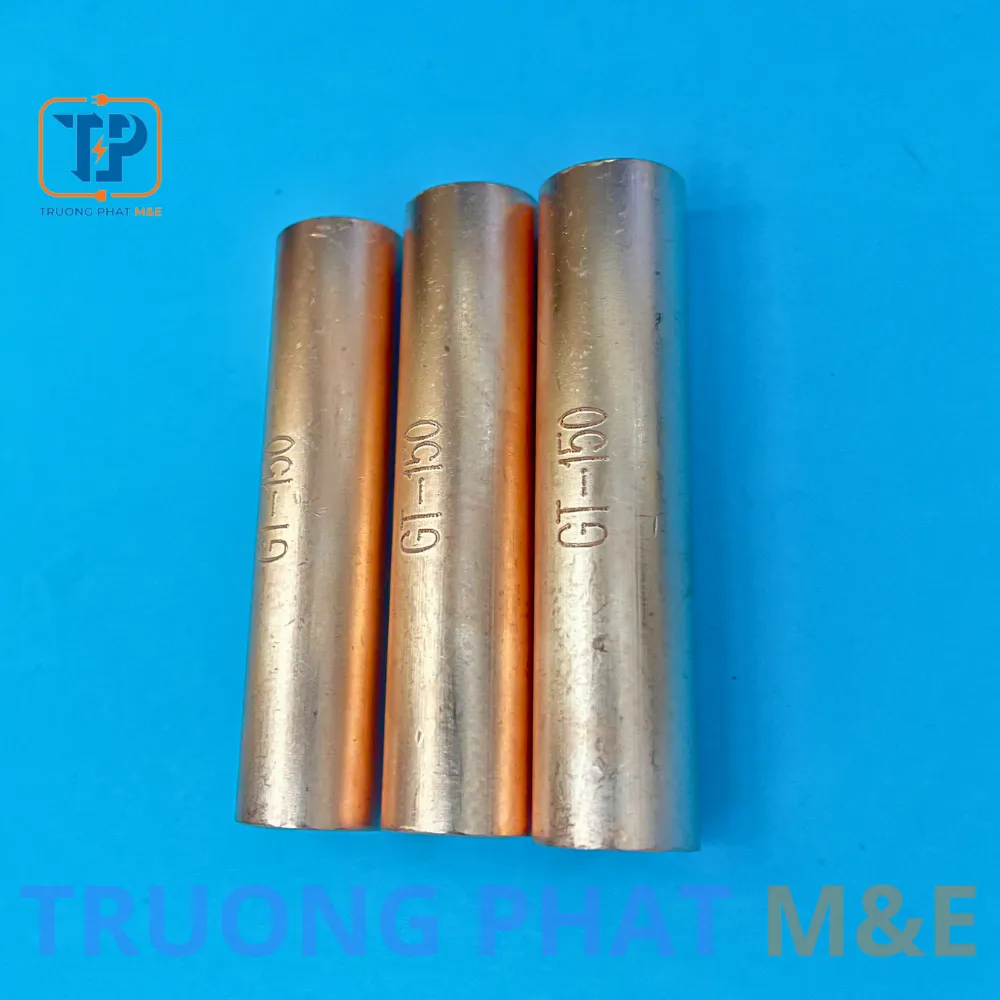

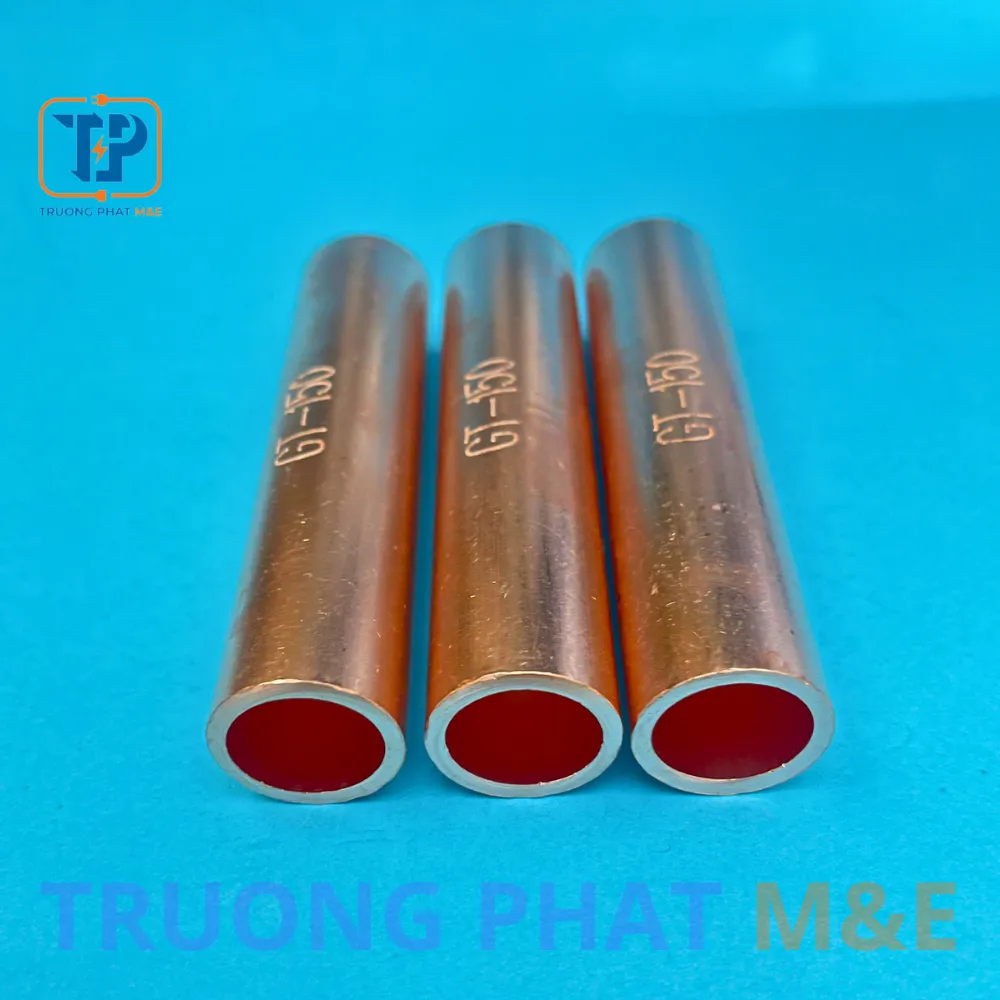

Đầu nối đồng GT-150 là phụ kiện nối cáp dạng ống thẳng xuyên suốt, cho phép đưa hai đầu dây dẫn vào từ hai phía rồi ép cố định trên thân ống. Sản phẩm phù hợp với các vị trí cần nối tiếp dây dẫn thay vì đấu dây vào thanh cái, cầu đấu hoặc thiết bị bằng bu lông. Theo bản vẽ và bảng thông số được cung cấp, GT-150 có đường kính ngoài 22 mm, đường kính trong 17 mm và chiều dài tổng thể 94 mm. Khi chọn phụ kiện, kỹ thuật viên cần đối chiếu đồng thời kích thước lõi dẫn, vật liệu dây, khuôn ép và không gian hoàn thiện cách điện tại vị trí nối.

Đầu nối đồng GT-150 dùng để làm gì?

GT-150 thuộc nhóm ống nối thẳng bằng đồng, được thiết kế để tạo liên kết nối tiếp giữa hai đầu dây dẫn. Cấu tạo dạng ống không có phần lòng bàn tay hoặc lỗ bắt bu lông, vì vậy công dụng của sản phẩm khác với đầu cos đồng SC dùng để đấu cáp lên thiết bị điện.

Trong quá trình thi công, mỗi đầu dây được đưa vào một phía của ống nối. Thân ống sau đó được ép bằng dụng cụ và bộ khuôn tương thích. Chất lượng mối nối phụ thuộc vào việc chọn đúng phụ kiện, chuẩn bị bề mặt lõi dẫn, sử dụng đúng kìm và khuôn, đồng thời thực hiện cách điện sau khi ép theo yêu cầu của hệ thống.

Sản phẩm cũng cần được phân biệt với cos nối thẳng GTY và các đầu nối có lớp cách điện sẵn. GT-150 trong tài liệu là ống nối dạng xuyên không thể hiện lớp bọc cách điện trên bản vẽ, do đó phương án bọc và bảo vệ mối nối phải được xác định riêng khi thi công.

Thông số kỹ thuật đầu nối đồng GT-150

Thông số Giá trị
Tên sản phẩm Đầu nối đồng GT-150
Mã catalog GT-150
Kiểu kết cấu Ống nối thẳng dạng xuyên
Đường kính ngoài D 22 mm
Đường kính trong d 17 mm
Chiều dài L 94 mm

Đầu nối dây đồng

Trong bản vẽ, ký hiệu D là đường kính ngoài của thân ống, d là đường kính trong và L là chiều dài tổng thể. Đường kính trong 17 mm là thông số quan trọng để kiểm tra khả năng đưa lõi dẫn vào ống. Thông số này không phải là đường kính lõi cáp bắt buộc và cũng không nên được quy đổi trực tiếp thành tiết diện dây khi chưa kiểm tra cấu tạo thực tế của cáp.

Đường kính ngoài 22 mm ảnh hưởng đến việc lựa chọn khuôn ép và kích thước vật tư cách điện sau khi nối. Chiều dài 94 mm cần được tính vào không gian bố trí mối nối, đặc biệt tại máng cáp, hộp nối hoặc khu vực có bán kính uốn dây hạn chế.

Đặc điểm cấu tạo và phạm vi ứng dụng

  • Thân ống thẳng cho phép tiếp nhận dây dẫn từ hai đầu đối diện.
  • Không có lỗ bắt bu lông, phù hợp với mối nối tiếp tuyến trên đường cáp.
  • Kích thước D, d và L được thể hiện rõ để đối chiếu với dây dẫn, khuôn ép và không gian lắp đặt.
  • Chiều dài thân 94 mm tạo vùng làm việc cho hai đầu dây, nhưng vị trí và số lần ép phải tuân theo hướng dẫn của dụng cụ, khuôn và quy trình thi công được phê duyệt.

Đầu nối có thể được xem xét cho các vị trí nối dài dây cáp đồng, sửa chữa đoạn cáp hoặc hoàn thiện mối nối trong hộp nối phù hợp. Sản phẩm không thay thế đầu cos bắt bu lông. Khi cần đấu cáp lên thanh cái, MCCB, ACB hoặc cầu đấu, nên đối chiếu nhóm đầu cos đồng đúc DT hoặc loại đầu cos có hình dạng và lỗ bắt phù hợp với thiết bị.

Không sử dụng ống nối đồng để nối trực tiếp dây nhôm khi chưa có giải pháp chuyển tiếp vật liệu được xác nhận. Sự khác biệt vật liệu tại vùng tiếp xúc cần được xử lý bằng phụ kiện đúng chủng loại và quy trình kỹ thuật phù hợp.

Cách lựa chọn đầu nối đồng GT-150

Kiểm tra vật liệu lõi dẫn

Trước hết cần xác nhận dây dẫn là lõi đồng. Catalog xác định đây là ống nối đồng, nhưng không cung cấp dữ liệu cho ứng dụng nối dây nhôm hoặc mối nối chuyển tiếp đồng – nhôm.

Đối chiếu kích thước lõi với đường kính trong

Đo hoặc tra cứu đường kính thực tế của bó sợi dẫn sau khi bỏ lớp cách điện, sau đó so sánh với đường kính trong d 17 mm. Dây phải có khả năng đưa vào ống nhưng không được chọn phụ kiện quá rộng chỉ vì dễ lắp. Tên model GT-150 không thay thế bước kiểm tra kích thước thực tế của lõi cáp.

Chọn kìm và khuôn ép tương thích

Kìm ép và bộ khuôn phải phù hợp với kích thước ngoài 22 mm, cấu tạo ống nối và loại dây dẫn. Không tự đặt lực ép, số điểm ép hoặc thứ tự ép khi catalog sản phẩm chưa cung cấp các dữ liệu này. Những thông số đó cần lấy từ hướng dẫn của nhà sản xuất dụng cụ, hồ sơ kỹ thuật hoặc quy trình thi công được phê duyệt.

Dự kiến phương án cách điện

Bản vẽ GT-150 không thể hiện lớp cách điện tích hợp. Vì vậy cần lựa chọn vật tư cách điện có kích thước phù hợp với đường kính ngoài của mối nối sau ép và điều kiện vận hành của tuyến cáp. Có thể tham khảo nhóm vật tư co nhiệt cách điện, nhưng quy cách cụ thể phải được xác định theo đường kính hoàn thiện và yêu cầu của công trình.

Hướng dẫn thi công mối nối

  1. Ngắt nguồn, kiểm tra tình trạng không mang điện và thực hiện các biện pháp an toàn theo quy trình tại công trường.
  2. Xác nhận vật liệu lõi dây, kích thước thực tế và tình trạng của hai đầu cáp cần nối.
  3. Chọn GT-150, kìm ép, khuôn ép và vật tư cách điện tương thích với cấu tạo dây dẫn.
  4. Chuẩn bị hai đầu cáp cẩn thận, không làm đứt hoặc giảm số lượng sợi dẫn.
  5. Làm sạch bề mặt phần lõi đưa vào ống nối theo quy trình áp dụng cho loại cáp.
  6. Đưa hai đầu dây vào từ hai phía và kiểm tra vị trí của dây trong thân ống.
  7. Ép ống bằng kìm và khuôn đã lựa chọn, tuân thủ hướng dẫn của dụng cụ hoặc hồ sơ thi công; không tự xác định lực và số điểm ép.
  8. Kiểm tra độ ổn định cơ học, hình dạng vùng ép và tình trạng dây tại hai đầu ống.
  9. Hoàn thiện lớp cách điện và bảo vệ cơ học của mối nối theo điều kiện lắp đặt.
  10. Kiểm tra mối nối trước khi đóng điện và đưa hệ thống trở lại vận hành.

Đối với các mối nối nhỏ có lớp bọc sẵn hoặc yêu cầu thi công khác, có thể đối chiếu thêm nhóm đầu cos nối BV. Không thay thế giữa các dòng sản phẩm nếu chưa kiểm tra tiết diện dây, vật liệu, cấu tạo cách điện và phương pháp ép.

Câu hỏi thường gặp về đầu nối đồng GT-150

GT-150 có phải là đầu cos bắt bu lông không?

Không. GT-150 có dạng ống thẳng xuyên suốt, không có lòng bàn tay và không có lỗ bắt bu lông. Sản phẩm dùng để nối hai đầu dây dẫn với nhau.

Kích thước của đầu nối đồng GT-150 là bao nhiêu?

Theo bảng catalog, model GT-150 có đường kính ngoài D 22 mm, đường kính trong d 17 mm và chiều dài L 94 mm.

Có thể chỉ dựa vào tên GT-150 để chọn cho cáp không?

Không nên. Cần kiểm tra vật liệu lõi, đường kính thực tế của bó sợi dẫn, đường kính trong của ống, loại kìm, khuôn ép và phương án cách điện trước khi đặt hàng.

GT-150 có nối trực tiếp được dây nhôm không?

Không dùng ống nối đồng để nối trực tiếp dây nhôm khi chưa có phụ kiện chuyển tiếp và quy trình kỹ thuật phù hợp cho hai loại vật liệu.

Sau khi ép có cần bọc cách điện không?

Bản vẽ không thể hiện lớp cách điện sẵn trên GT-150. Phương án cách điện sau ép cần được lựa chọn theo đường kính hoàn thiện của mối nối và yêu cầu của hệ thống.

Cần cung cấp thông tin gì để nhận báo giá?

Nên cung cấp model GT-150, số lượng, loại cáp, vật liệu lõi, kích thước hoặc tiết diện danh nghĩa của dây, yêu cầu chứng từ và địa điểm giao hàng để được đối chiếu quy cách.

Báo giá đầu nối đồng GT-150

Để nhận báo giá đầu nối đồng GT-150, khách hàng vui lòng gửi số lượng, thông tin dây dẫn và yêu cầu giao hàng. Trường Phát sẽ hỗ trợ kiểm tra model theo kích thước D 22 mm, d 17 mm, L 94 mm trước khi xác nhận đơn hàng.
