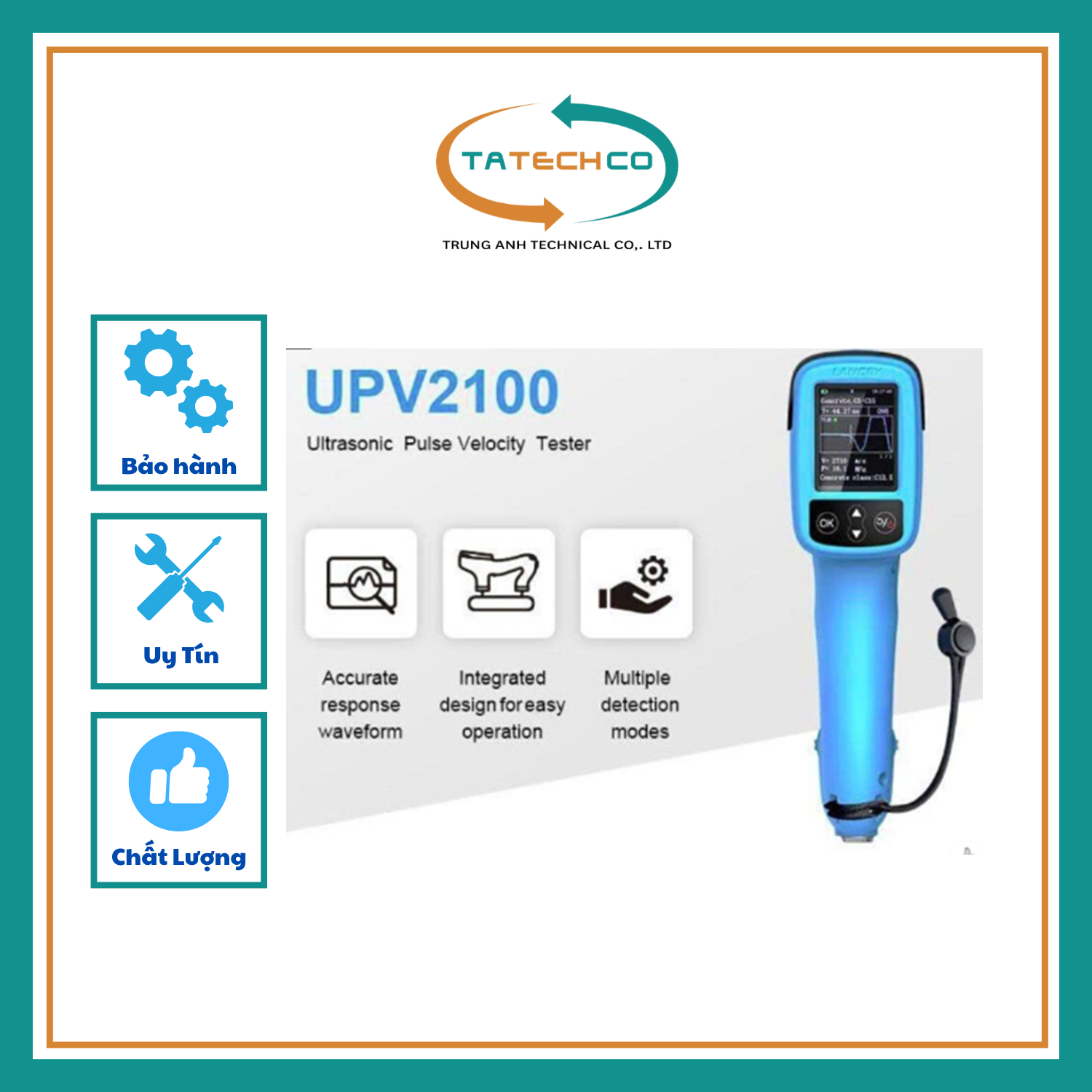

THIẾT BỊ ĐO VẬN TỐC XUNG SIÊU ÂM BÊ TÔNG
Model: UPV2100
Giới thiệu thiết bị :
Thiết bị UPV2100 dùng để xác định vận tốc truyền sóng siêu âm trong bê tông nhằm đánh giá chất lượng, độ đồng nhất, cường độ tương đối và phát hiện khuyết tật bên trong như: Vết nứt Rỗ khí Khoảng rỗng Khuyết tật kết cấu
Thiết bị hoạt động bằng cách đo: Thời gian truyền sóng siêu âm Khoảng cách giữa đầu phát và đầu thu Từ đó tính vận tốc truyền sóng trong vật liệu để đánh giá chất lượng bê tông.
Ưu điểm kỹ thuật
Thiết bị chuyên dụng kiểm tra bê tông với nhiều chế độ đo Thiết kế tích hợp nguyên khối, thao tác đơn giản Có thể kết nối đầu dò ngoài để tăng độ chính xác Thu nhận tín hiệu độ khuếch đại cao Hiển thị dạng sóng trực quan Phù hợp kiểm tra khoảng cách lớn và môi trường phức tạp Có phần mềm phân tích dữ liệu trên máy tính
Thông số kỹ thuật
Dải đo vận tốc truyền sóng siêu âm1000 – 10000 m/s
Dải đo thời gian truyền sóng10 – 100 μs
Dải hiển thị thời gian truyền sóng10 – 120 μs
Khoảng cách tâm đầu dò tích hợp120 ± 1 mm
Tần số dao động siêu âm50 ± 10 kHz
Nguồn cấpPin tích hợp 3.7 ± 0.5 V
Công suất tiêu thụ≤ 5 W
Khối lượng máy≤ 0.7 kg
Kích thước máy235 × 65 × 135 mm
Ứng dụng Thiết bị có thể hỗ trợ đánh giá: Cường độ bê tông
Độ đặc chắc Chiều sâu vết nứt Chất lượng kết cấu bê tông
