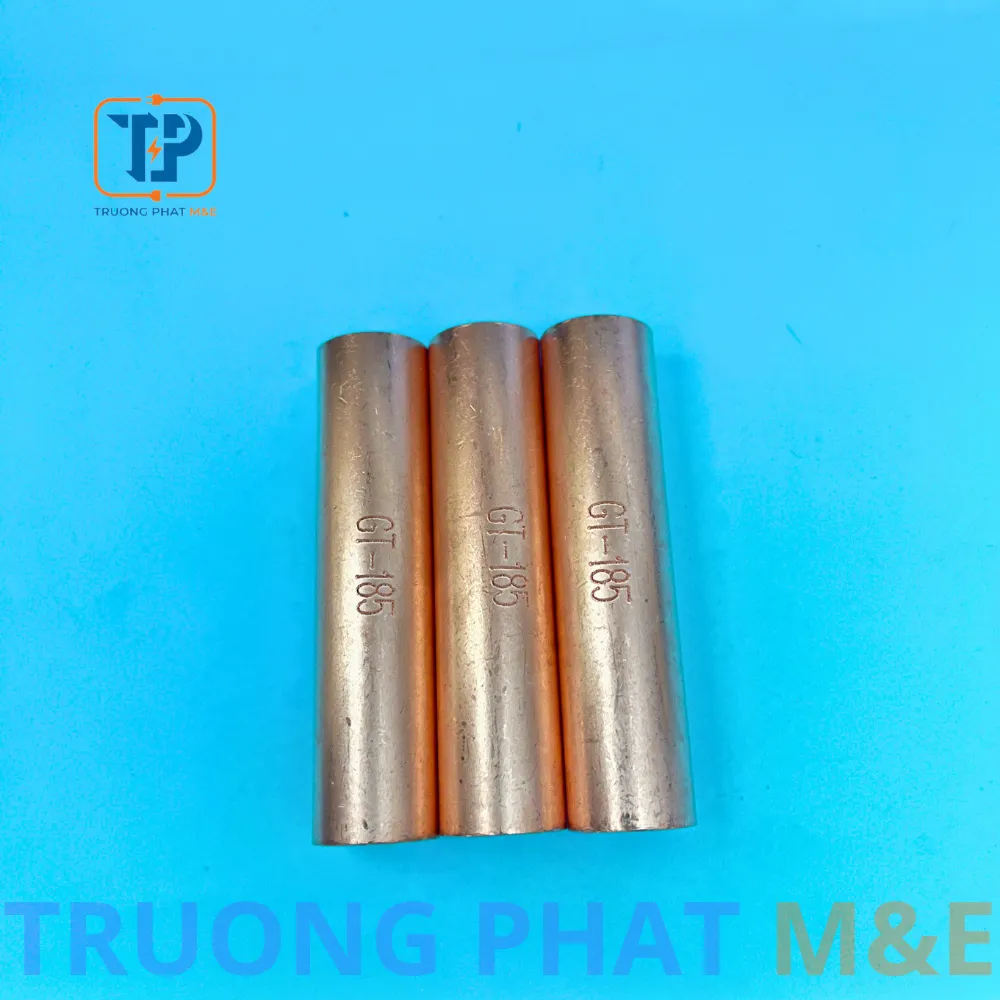

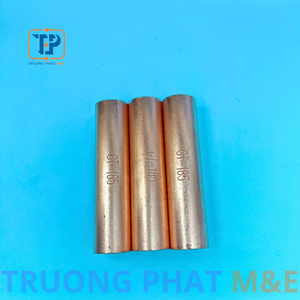

Trong các vị trí cần nối tiếp hai đoạn cáp mà không sử dụng đầu bắt bu lông, đầu nối đồng GT-185 đóng vai trò là ống nối thẳng để tiếp nhận hai đầu lõi dẫn từ hai phía. Sản phẩm thuộc nhóm GT Copper Connecting Tube dạng xuyên, được lắp bằng phương pháp ép cơ khí hoặc ép thủy lực với dụng cụ phù hợp. Model GT-185 được xác định theo bảng catalog với đường kính ngoài 24 mm, đường kính trong 19 mm và chiều dài 100 mm.

Đây là ống nối thẳng, không phải đầu cos có mắt bắt bu lông. Vì vậy, sản phẩm phù hợp với nhu cầu nối tiếp cáp đồng với cáp đồng hơn là đấu trực tiếp cáp vào thanh cái, MCCB hoặc cọc thiết bị.

Đầu nối đồng GT-185 dùng để làm gì?

Chức năng chính của GT-185 là tạo vị trí ghép nối giữa hai đầu cáp đồng có tiết diện danh nghĩa tương ứng. Hai đầu lõi dẫn được đưa vào từ hai phía của ống, sau đó phần thân ống được ép bằng kìm hoặc máy ép có khuôn tương thích.

Sản phẩm có thể được xem xét cho các công việc nối dài tuyến cáp, thay thế một đoạn cáp bị hư hỏng hoặc xử lý vị trí cần ghép hai đoạn dây dẫn cùng loại. Phạm vi sử dụng thực tế còn phụ thuộc vào vật liệu lõi, cấu tạo sợi, đường kính lõi sau khi tuốt và yêu cầu kỹ thuật của hệ thống.

  • Nối thẳng hai đầu cáp đồng cùng quy cách phù hợp.
  • Hỗ trợ nối dài đường cáp tại vị trí thi công hoặc sửa chữa.
  • Tạo mối nối ép nằm trên cùng trục với tuyến dây dẫn.
  • Dùng trong các vị trí không yêu cầu mắt cos bắt bu lông.

GT-185 không được dùng như đầu cos SC hoặc đầu cos DT để bắt trực tiếp lên thanh cái và thiết bị. Khi điểm đấu cần lỗ bắt bu lông, phải lựa chọn đúng loại đầu cos có phần đầu phẳng và kích thước lỗ tương ứng.

Bảng kích thước đầu nối đồng GT-185

Thông số Ký hiệu Giá trị
Model Cat.No. GT-185
Tiết diện cáp danh nghĩa phù hợp - 185mm²
Đường kính ngoài D 24 mm
Đường kính trong d 19 mm
Chiều dài tổng thể L 100 mm
Kiểu kết nối - Ống nối thẳng dạng xuyên
Phương pháp lắp đặt - Ép nối bằng dụng cụ phù hợp

Đầu nối dây đồng

Các kích thước D, d và L được lấy trực tiếp từ hàng GT-185 trong bảng catalog. Đường kính trong 19 mm là kích thước lòng ống, không phải đường kính lõi thực tế của mọi loại cáp 185mm². Cáp cùng tiết diện danh nghĩa có thể có cấu tạo sợi và đường kính tổng của phần lõi khác nhau, vì vậy cần đo hoặc đối chiếu tài liệu cáp trước khi đặt hàng.

Cấu tạo dạng xuyên và phạm vi ứng dụng

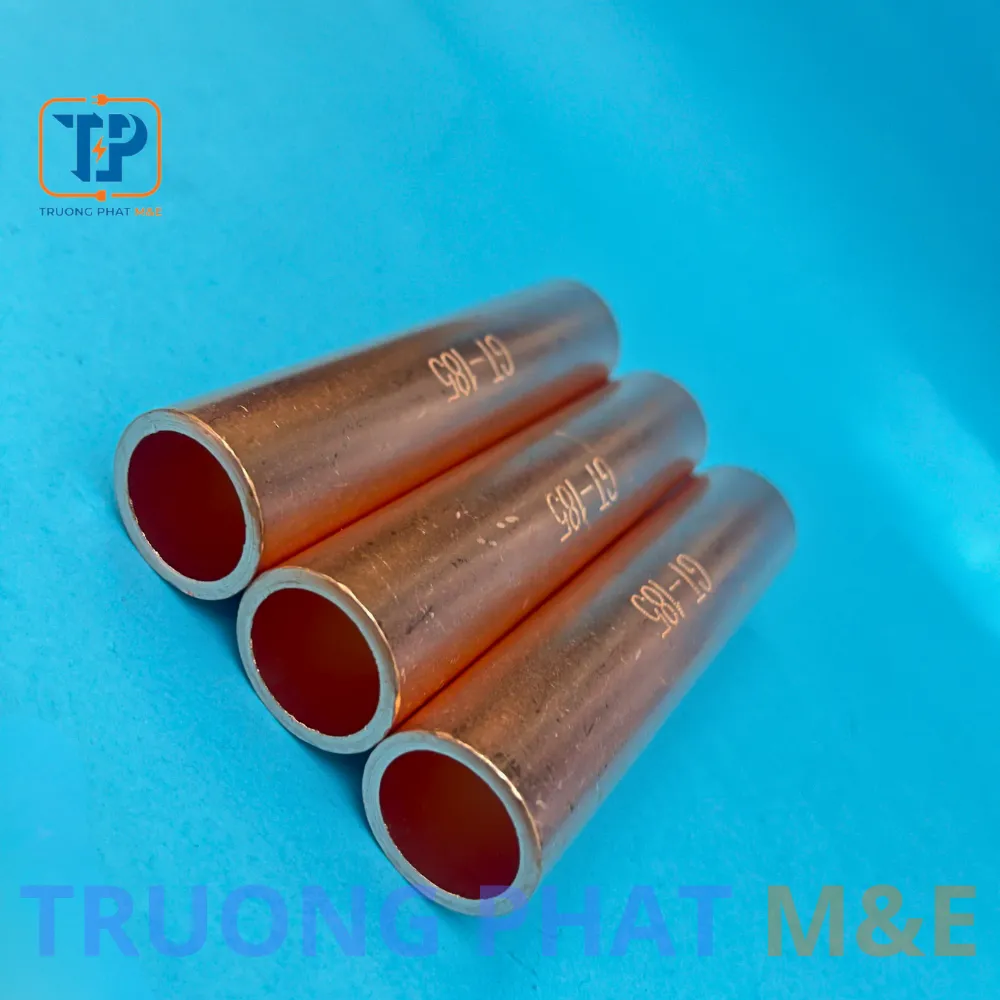

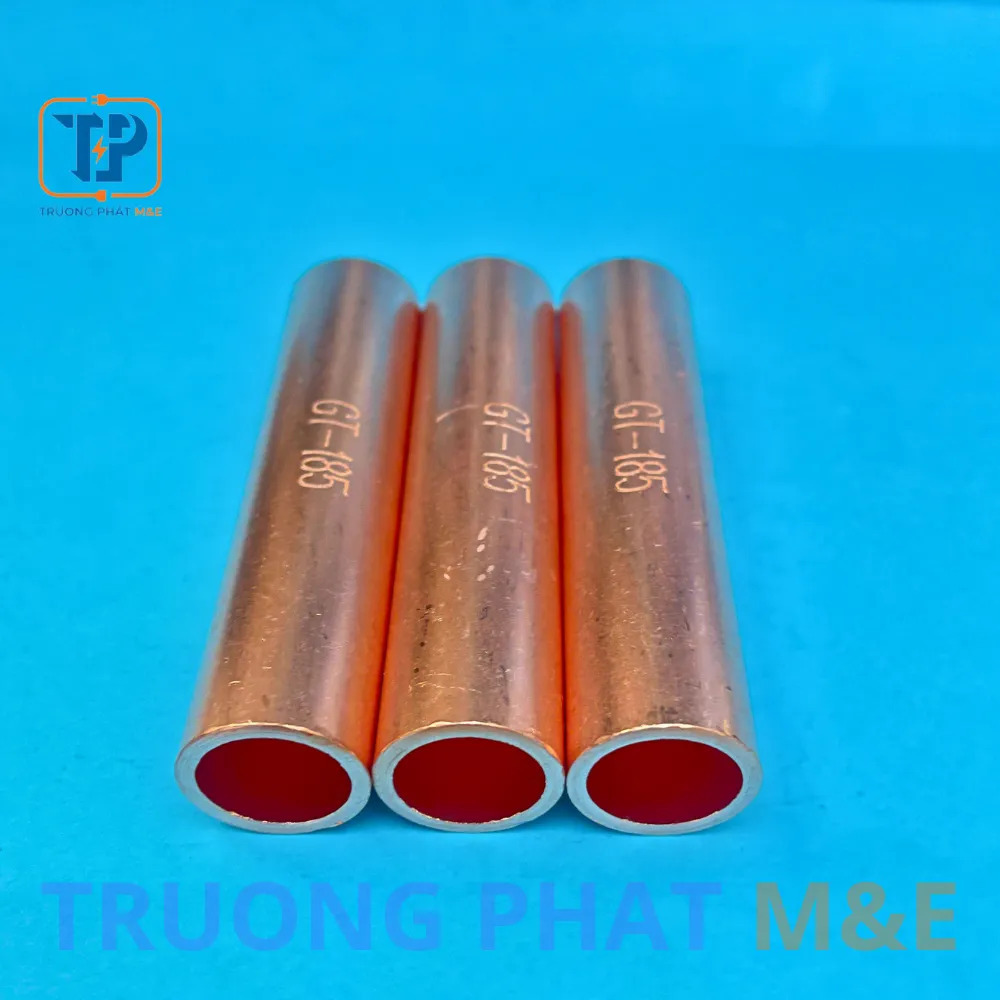

Điểm nhận biết của dòng GT là thân ống thẳng, hai đầu đều mở và không có mắt bắt vít. Cấu tạo này cho phép đưa hai đầu cáp vào từ hai phía, giữ mối nối theo trục của dây dẫn và thuận tiện bố trí trong tuyến cáp khi không gian lắp đặt phù hợp.

Với chiều dài 100 mm, GT-185 cung cấp phần thân để bố trí hai đầu lõi cáp và vùng ép nối. Tuy nhiên, catalog không quy định chiều dài tuốt dây, số điểm ép hoặc lực ép. Các giá trị này không nên tự áp dụng theo kinh nghiệm chung mà phải căn cứ vào dụng cụ, khuôn ép, cấu tạo cáp và hướng dẫn kỹ thuật của đơn vị thi công.

Trường hợp nên cân nhắc GT-185

  • Hai đoạn cần nối đều là cáp lõi đồng.
  • Tiết diện danh nghĩa cần ghép nối là 185mm².
  • Vị trí nối yêu cầu phụ kiện dạng ống thẳng, không cần lỗ bắt bu lông.
  • Đơn vị thi công có dụng cụ ép và khuôn phù hợp với ống nối cùng loại.
  • Có phương án cách điện, bảo vệ cơ học và kiểm tra mối nối sau khi ép.

Không dùng ống đồng GT-185 để nối trực tiếp dây nhôm. Trường hợp hệ thống có cáp nhôm hoặc cần chuyển tiếp giữa đồng và nhôm, phải sử dụng phụ kiện được thiết kế riêng cho tổ hợp vật liệu đó.

Cách kiểm tra trước khi chọn đầu nối đồng GT-185

Chọn đúng model không nên chỉ dựa vào tên gọi 185mm². Người mua cần kiểm tra đồng thời thông tin trên cáp, kích thước lòng ống và điều kiện thi công thực tế.

  1. Xác nhận vật liệu lõi: GT-185 trong tài liệu là ống nối đồng, phù hợp cho phương án nối cáp đồng. Không thay thế bằng cách dùng trực tiếp với dây nhôm.
  2. Kiểm tra tiết diện danh nghĩa: đối chiếu ký hiệu trên vỏ cáp hoặc hồ sơ kỹ thuật để xác định cáp 185mm².
  3. Đối chiếu đường kính lõi: kích thước d 19 mm là đường kính trong của ống. Cần bảo đảm lõi sau khi tuốt có thể lắp đúng, không quá lỏng hoặc không thể đưa vào.
  4. Kiểm tra không gian lắp đặt: sản phẩm dài 100 mm và có đường kính ngoài 24 mm; cần dự trù thêm không gian cho thao tác ép và lớp cách điện sau nối.
  5. Kiểm tra dụng cụ ép: khuôn phải tương thích với loại phụ kiện, kích thước ống và tiết diện cáp. Không chọn khuôn chỉ dựa trên quan sát bên ngoài.

Khi cần đối chiếu thêm các phụ kiện đầu cáp có mắt bắt vít, có thể tham khảo nhóm đầu cos đồng SC hoặc dòng đầu cos đồng đúc DT. Hai nhóm này có chức năng đấu cáp vào thiết bị và không nên nhầm với ống nối thẳng GT-185.

Chuẩn bị, ép nối và kiểm tra an toàn

Việc nối cáp phải được thực hiện khi tuyến điện đã được cô lập và xác nhận không còn điện. Người thi công cần sử dụng dụng cụ phù hợp, trang bị bảo hộ và tuân thủ quy trình an toàn của công trình.

  1. Ngắt nguồn, cô lập khu vực làm việc và kiểm tra tình trạng không điện.
  2. Đối chiếu model GT-185 với cáp, kiểm tra thân ống không bị biến dạng hoặc bám tạp chất.
  3. Chuẩn bị hai đầu cáp, loại bỏ phần lõi hư hỏng và tuốt cách điện theo quy trình thi công đã được phê duyệt.
  4. Đưa từng đầu lõi đồng vào ống nối, kiểm tra vị trí trước khi ép.
  5. Sử dụng kìm hoặc máy ép cùng khuôn tương thích để thực hiện mối nối.
  6. Kiểm tra độ ổn định cơ học, bề mặt vùng ép và tình trạng lõi cáp sau thao tác.
  7. Thực hiện cách điện và bảo vệ mối nối bằng giải pháp phù hợp với điện áp, môi trường và yêu cầu của hệ thống.

Không tự quy định lực ép, số lần ép, số điểm ép hoặc chiều dài tuốt dây khi chưa có hướng dẫn tương ứng. Không mài nhỏ lõi cáp để đưa vào ống và không ghép các sợi dẫn rời rạc nhằm bù cho sai lệch kích thước.

Giải đáp về ống nối GT-185

GT-185 có phải đầu cos bắt bu lông không?

Không. GT-185 là ống nối thẳng dạng xuyên, mở ở hai đầu và không có mắt bắt bu lông. Sản phẩm dùng để ghép hai đầu cáp, trong khi đầu cos SC hoặc DT dùng để đấu cáp vào thanh cái, MCCB hay cọc thiết bị.

Đường kính trong 19 mm có phải đường kính lõi cáp 185mm² không?

Không nên hiểu như vậy. Giá trị 19 mm là đường kính trong của ống theo catalog. Đường kính lõi thực tế còn phụ thuộc vào cấu tạo và số lượng sợi dẫn của loại cáp cụ thể.

Có thể dùng GT-185 cho cáp nhôm không?

Không dùng ống đồng này để nối trực tiếp dây nhôm. Cần chọn phụ kiện được thiết kế cho cáp nhôm hoặc mối nối chuyển tiếp đồng – nhôm.

Có thể thay GT-185 bằng GT-150 hoặc GT-240 không?

Không nên thay thế chỉ vì các model có hình dạng giống nhau. GT-150 và GT-240 có kích thước lòng ống, đường kính ngoài và chiều dài khác GT-185, dẫn đến khả năng không tương thích với cáp.

Cần ép GT-185 bao nhiêu điểm?

Bảng catalog cung cấp không nêu số điểm ép. Thông số này phải được xác định theo dụng cụ, khuôn ép, loại cáp và quy trình kỹ thuật áp dụng cho công trình.

Khi đặt hàng cần cung cấp những thông tin nào?

Nên cung cấp model GT-185, số lượng, vật liệu lõi cáp, tiết diện danh nghĩa, đường kính lõi nếu có và loại dụng cụ ép đang sử dụng. Những thông tin này giúp đối chiếu quy cách trước khi giao hàng.

Nhận báo giá đầu nối đồng GT-185

Để nhận báo giá đầu nối đồng GT-185, khách hàng nên gửi số lượng cần mua, thông tin cáp đồng 185mm², kích thước cần đối chiếu và địa điểm giao hàng. Trường Phát sẽ hỗ trợ kiểm tra model theo bảng kích thước D 24 mm, d 19 mm, L 100 mm và tư vấn phân biệt với đầu cos bắt bu lông trước khi đặt hàng.

Tham khảo thêm danh mục đầu cos đồng và cos nhôm, hoặc gửi yêu cầu qua trang liên hệ Trường Phát để trao đổi về quy cách và tiến độ giao hàng.
